CRANKCASE COVER VL1500L4 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

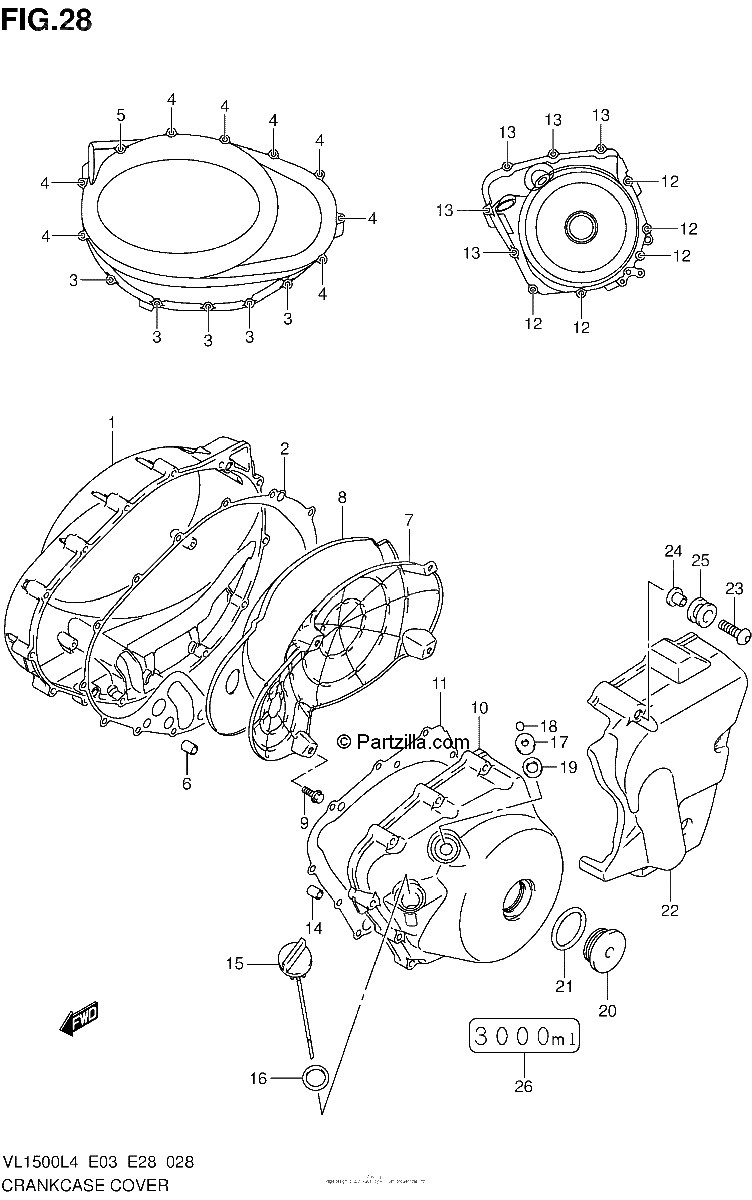

Diagrama de CRANKCASE COVER VL1500L4 E33

Repuestos

#1
11341-40H01
COVER, CLUTCH
No Disponible
1
#2
11482-40H00
GASKET, CLUTCH COVER
$37.81¢18 906
1
#3
09103-06213
BOLT (6X30)
$3.19¢1 594
1
#4
09103-06215
BOLT (6X40)
$3.64¢1 819
1
#5
09103-06238
BOLT (6X50)
$3.45¢1 725
1
#6
04211-09189
PIN
$2.14¢1 069
1
#7
11342-40H00
PLATE, CLUTCH COVER
No Disponible
1
#8
11343-40H00
DAMPER, CLUTCH COVER
No Disponible
1
#9
01547-0612A
BOLT
$2.63¢1 313
1
#10
11351-40H01
COVER, MAGNETO
No Disponible
1
#11
11483-40H00
GASKET, MAGNETO COVER
$26.09¢13 044
1
#12
09103-06213
BOLT (6X30)
$3.19¢1 594
1
#13
09103-06215
BOLT (6X40)
$3.64¢1 819
1
#14
04211-09149
PIN
$2.14¢1 069
1
#15
11971-09403
GAUGE, OIL LEVEL
$16.15¢8 075
1
#16
09280-17003
O RING (D:3.1,ID:16.8)
$2.14¢1 069
1
#17
09248-14005
PLUG (14X12)
$3.65¢1 825
1
#18
09250-08012
CAP (OD:12)
$2.84¢1 419
1
#19
09168-14004
GASKET
$2.14¢1 069
1
#20
09259-36008
PLUG (36X10)
$9.60¢4 800
1
#21
09280-33004
O RING (D:3.1,ID:32.7)
$2.92¢1 463
1
#22
11361-40H00
COVER, SECONDARY DRIVE UNIT
No Disponible
1
#23
09139-06028
SCREW (6X20)
$4.34¢2 169
1
#24
09169-06062
WASHER
$3.25¢1 625
1
#25
09320-09501
CUSHION | RH
$2.69¢1 344
1
#26
68322-40H00
NOTE, ENGINE OIL
No Disponible
1
