FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

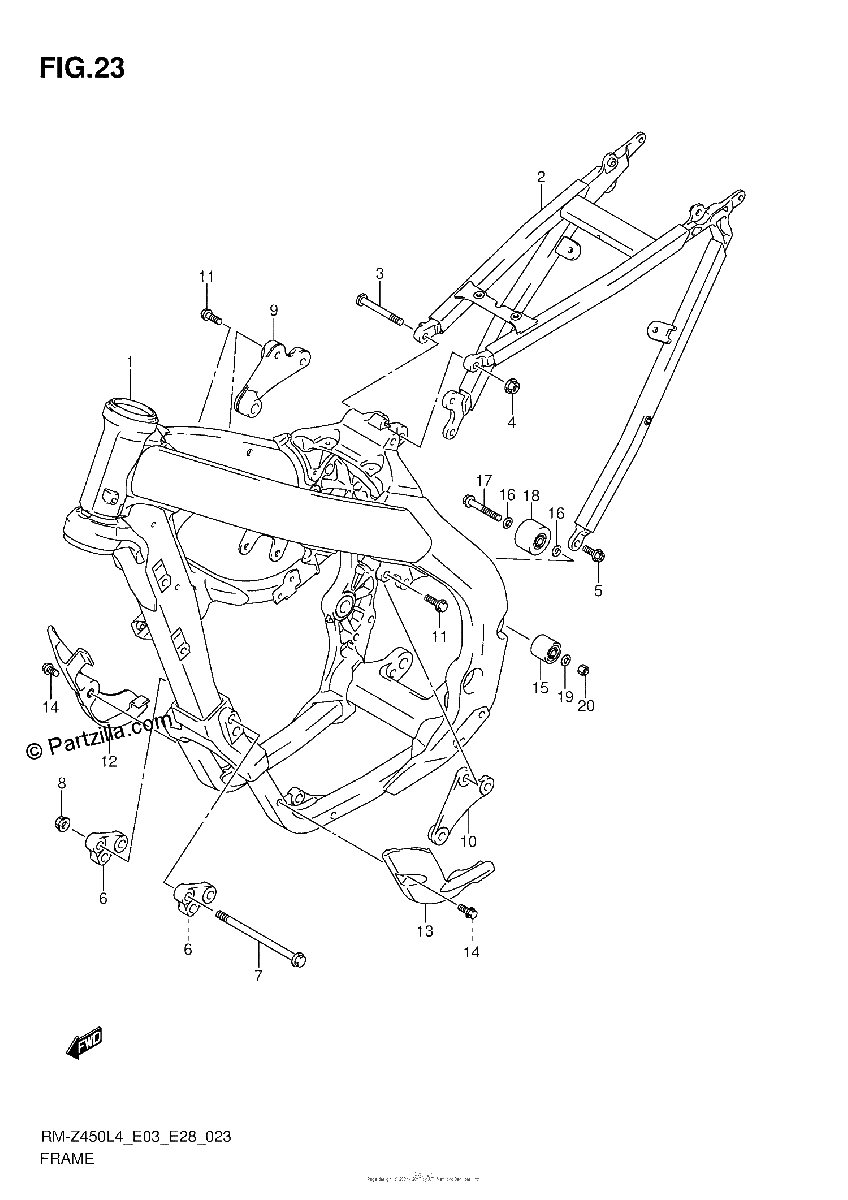

Diagrama de FRAME

Repuestos

#1
41100-28H30
FRAME
$4109.38¢2 054 688
1
#2
41200-28H40
RAIL, SEAT
No Disponible
1
#3
41311-28H20
BOLT, SEAT RAIL UPPER
$25.79¢12 894
1
#4
09159-08146
NUT
$9.75¢4 875
1
#5
09103-08506
BOLT (8X23)
$7.60¢3 800
1
#6
41991-28H10
BRACKET, ENGINE MOUNT FRONT
$94.71¢47 356
1
#7
09103-10403
BOLT (10X135)
$20.79¢10 394
1
#8
09159-10122
NUT
$10.29¢5 144
1
#9
41930-28H20
BRACKET, ENGINE MOUNT UPPER R
No Disponible
1
#10
41940-28H20
BRACKET, ENGINE MOUNT UPPER LH
No Disponible
1
#11
09103-08404
BOLT (8X21)
$4.88¢2 438
1
#12
42520-28H01
PROTECTOR, FRONT RH
$36.09¢18 044
1
#13
42530-28H10
PROTECTOR, FRONT LH
$45.15¢22 575
1
#14
09116-06177
BOLT (6X25)
$3.66¢1 831
1
#15
43910-35G00
ROLLER, CHAIN LOWER
$88.00¢44 000
1
#16
09181-08167
SHIM (8X16X1)
$2.58¢1 288
1
#17
09103-08207
BOLT (8X45)
$3.26¢1 631
1
#18
43910-27C11
ROLLER, CHAIN CONTROL
$87.31¢43 656
1
#19
09181-08111
SHIM (8X12X1)
$2.54¢1 269
1
#20
08319-2108A
NUT
$2.78¢1 388
1
