WIRING HARNESS VZR1800ZL4 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

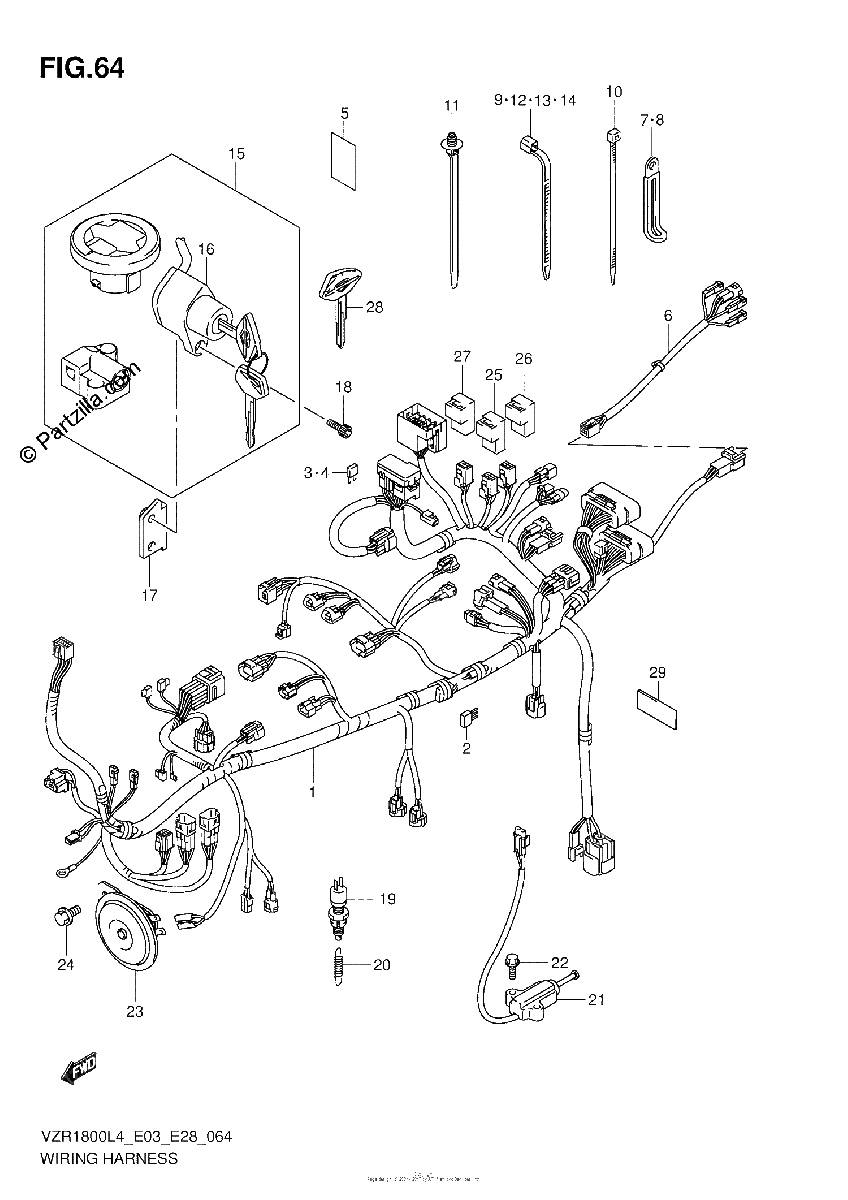

Diagrama de WIRING HARNESS VZR1800ZL4 E33

Repuestos

#1
36610-48GE0
HARNESS, WIRING
$1420.10¢710 050
1
#2
36611-38A10
.DIODE
$14.85¢7 423
1
#3
09481-10501
.FUSE (10A)
$2.48¢1 242
1
#4
09481-15501
.FUSE (15A)
$2.48¢1 242
1
#5
36611-16G00
TAPE, WIRING HARNESS
$3.77¢1 886
1
#6
36858-48G00
WIRE, REAR COMB
$89.85¢44 925
1
#7
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#8
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#9
09407-14403
CLAMP (L:125)
$2.69¢1 346
1
#10
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#11
09407-17403
CLAMP (L:154)
$5.54¢2 772
1
#12
09407-18402
CLAMP (L:165)
$2.66¢1 328
1
#13
09407-19401
CLAMP (L:190)
$3.68¢1 840
1
#14
09407-25401
CLAMP (L:235)
$5.05¢2 524
1
#15
37100-48850
LOCK SET
No Disponible
1
#16
37110-48G50
.SWITCH ASSY, IGNITION
$134.80¢67 402
1
#17
37119-48G00
BRACKET, IGNITION SWITCH
$11.10¢5 549
1
#18
07130-0616A
BOLT
$2.85¢1 426
1
#19
37740-24A00
SWITCH ASSY, STOP LAMP
$19.96¢9 982
1
#20
09443-06077
SPRING
$6.76¢3 381
1
#21
37840-25D00
SWITCH ASSY, SIDE STAND
$74.96¢37 479
1
#22
01550-0625A
SCREW
$2.36¢1 179
1
#23
38500-48G01
HORN ASSY
$108.94¢54 470
1
#24
01550-0812A
BOLT | FRONT
$2.77¢1 386
1
#25
38740-24X50
RELAY ASSY, FAN MOTOR
$49.59¢24 794
1
#26
38740-24X50
RELAY ASSY, FAN MOTOR
$49.59¢24 794
1
#27
38740-24A00
RELAY ASSY, HEADLAMP
$78.60¢39 301
1
#28
37146-10F00
KEY, BLANK | OPT
$61.12¢30 561
1
#29
33652-48G00
PROTECTOR (20X45X1.0)
No Disponible
1
