WIRING HARNESS VZ1500L4 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

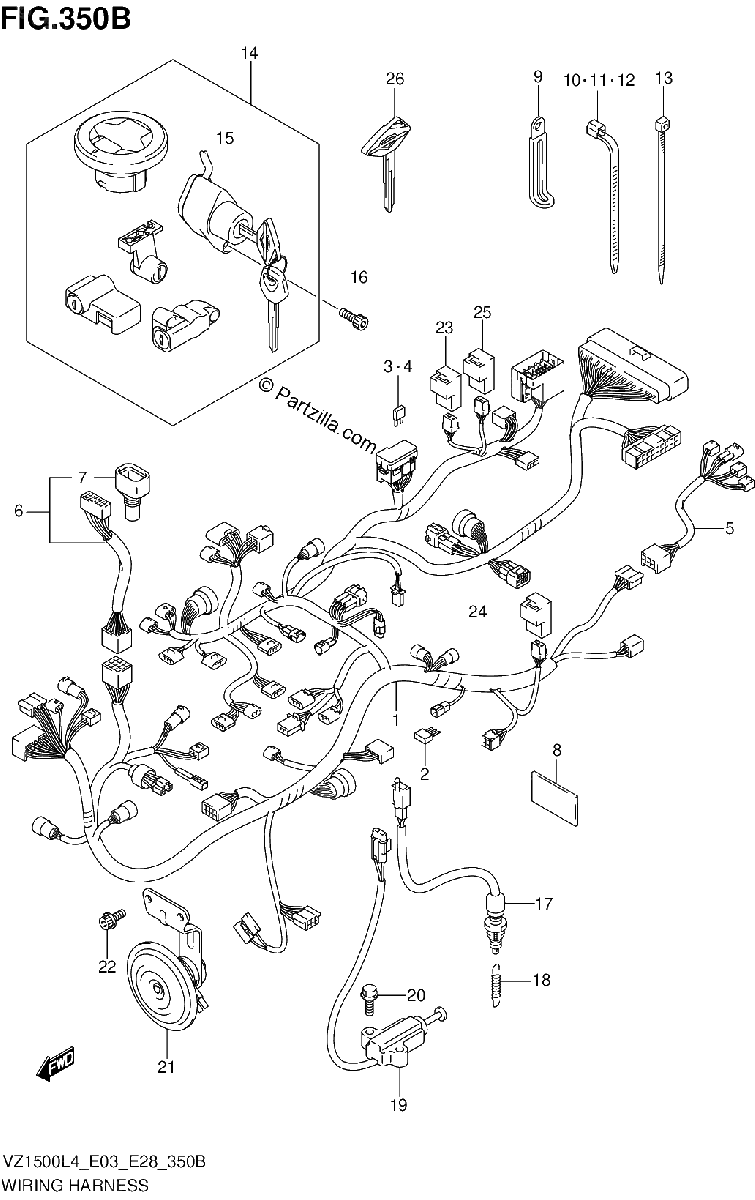

Diagrama de WIRING HARNESS VZ1500L4 E28

Repuestos

#1
36610-40HF0
HARNESS, WIRING
No Disponible
1
#2
36611-38A00
.DIODE
$14.85¢7 423
1
#3
09481-10501
.FUSE (10A)
$2.48¢1 242
1
#4
09481-15501
.FUSE (15A)
$2.48¢1 242
1
#5
36858-40H00
WIRE, REAR CORD
No Disponible
1
#6
36859-40H00
WIRE, METER LEAD
No Disponible
1
#7
36618-33E00
.BOOT, METER
$10.90¢5 451
1
#8
33652-26E00
PROTECTOR (20X90X1)
$4.60¢2 300
1
#9
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#10
09407-14403
CLAMP (L:125)
$2.69¢1 346
1
#11
09407-19401
CLAMP (L:190)
$3.68¢1 840
1
#12
09407-10403
CLAMP (L:95)
No Disponible
1
#13
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#14
37000-40831
LOCK SET
$760.29¢380 144
1
#15
37110-40H31
.SWITCH ASSY, INGITION
$182.71¢91 356
1
#16
07130-0616A
BOLT
$2.85¢1 426
1
#17
37740-19F00
SWITCH ASSY, STOP LAMP
$38.85¢19 424
1
#18
09443-06077
SPRING
$6.76¢3 381
1
#19
37840-22H00
SWITCH ASSY, SIDE STAND
$105.77¢52 883
1
#20
01547-0625A
BOLT
$2.42¢1 208
1
#21
38500-40H00
HORN ASSY
$108.94¢54 470
1
#22
07120-0612B
BOLT
$3.36¢1 679
1
#23
38740-24X50
RELAY ASSY, FAN MOTOR
$49.59¢24 794
1
#24
38740-24X50
RELAY ASSY, FAN MOTOR
$49.59¢24 794
1
#25
38740-24A00
RELAY ASSY, HEADLAMP
$78.60¢39 301
1
#26
37146-10F00
KEY, BLANK | OPT
$61.12¢30 561
1
