TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

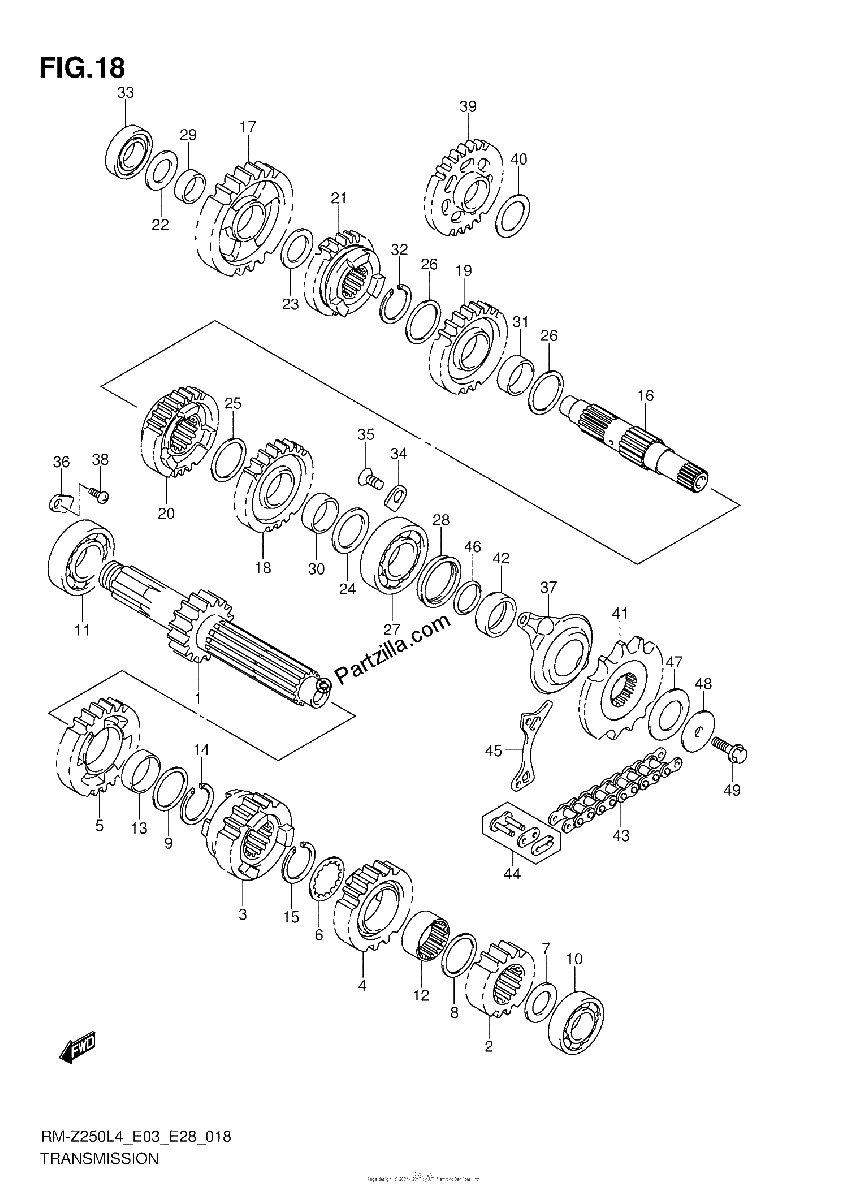

Diagrama de TRANSMISSION

Repuestos

#1
24120-49H00
SHAFT, COUNTER (NT:13)
No Disponible
1
#2
24221-49H00
GEAR, 2ND DRIVE (NT:17)
$151.35¢75 675
1
#3
24231-49H00
GEAR, 3RD DRIVE (NT:17)
$171.15¢85 575
1
#4
24241-49H00
GEAR, 4TH DRIVE (NT:21)
$114.40¢57 200
1
#5
24251-49H00
GEAR, 5TH DRIVE (NT:22)
$158.85¢79 425
1
#6
24243-49H00
WASHER, 4TH DRIVE GEAR
$9.72¢4 863
1
#7
09181-17195
SHIM (17X28X1)
$3.66¢1 831
1
#8
09181-24008
SHIM (24X30X1)
$5.38¢2 688
1
#9
09181-24008
SHIM (24X30X1)
$5.38¢2 688
1
#10
09262-17040
BEARING (17X40X9.5) | LH
$24.94¢12 469
1
#11
09262-22018
BEARING (22X50X14) | RH
$33.60¢16 800
1
#12
24242-49H00
BUSH, 4TH DRIVE GEAR
$42.53¢21 263
1
#13
24252-49H00
BUSH, 5TH DRIVE GEAR
$34.84¢17 419
1
#14
09380-24007
CIRCLIP
$4.97¢2 488
1
#15
09380-24007
CIRCLIP
$4.97¢2 488
1
#16
24131-49H00
SHAFT, DRIVE
No Disponible
1
#17
24311-49H00
GEAR, 1ST DRIVEN (NT:28)
$175.38¢87 688
1
#18
24321-49H00
GEAR, 2ND DRIVEN (NT:30)
$175.38¢87 688
1
#19
24331-49H00
GEAR, 3RD DRIVEN (NT:25)
$175.38¢87 688
1
#20
24341-49H00
GEAR, 4TH DRIVEN (NT:26)
$183.84¢91 919
1
#21
24351-49H00
GEAR, 5TH DRIVEN (NT:24)
$104.60¢52 300
1
#22
09181-17195
SHIM (17X28X1)
$3.66¢1 831
1
#23
09181-20167
SHIM (20X28X1)
$3.44¢1 719
1
#24
09181-22167
SHIM (22X30X1)
$3.65¢1 825
1
#25
09181-24008
SHIM (24X30X1)
$5.38¢2 688
1
#26
09181-24008
SHIM (24X30X1)
$5.38¢2 688
1
#27
09262-22040
BEARING (22X52X15) | LH
$99.10¢49 550
1
#28
09289-28012
OIL SEAL (28X38X7.5)
$11.39¢5 694
1
#29
09300-20037
BUSH (20X24X10)
$23.50¢11 750
1
#30
24323-49H00
BUSH, 2ND DRIVEN GEAR
$42.53¢21 263
1
#31
24323-49H00
BUSH, 2ND DRIVEN GEAR
$42.53¢21 263
1
#32
09380-24007
CIRCLIP
$4.97¢2 488
1
#33
09262-17023
BEARING (17X40X12) | RH
$19.69¢9 844
1
#34
24741-20A00
RETAINER, BEARING
$3.65¢1 825
1
#35
09126-06011
SCREW (6X12)
$2.63¢1 313
1
#36
24741-21A00
RETAINER, BEARING
$3.65¢1 825
1
#37
24751-49H00
RETAINER, DRIVE SHAFT OIL SEA
$20.66¢10 331
1
#38
09125-06122
SCREW (6X12)
$2.88¢1 438
1
#39
26260-49H00
GEAR, KICK STARTER IDLE
$152.41¢76 206
1
#40
26264-28H00
WASHER, KICK IDLE
$9.56¢4 781
1
#41
27511-49H00
SPROCKET, ENGINE (NT:13)
$44.71¢22 356
1
#42
27531-49H00
SPACER, ENGINE SPROCKET
$39.10¢19 550
1
#43
27600-43D02-114
CHAIN, DRIVE (DID520DMA4 SDH)
$190.19¢95 094
1
#44
27620-43D02
.JOINT SET, CHAIN
$12.91¢6 456
1
#45
27641-10H01
PLATE, FRONT CHAIN GUIDE
$15.69¢7 844
1
#46
27515-49H00
D RING, SPROCKET SPACER
$8.25¢4 125
1
#47
27514-49H00
WASHER, ENGINE SPROCKET WAVE
$9.06¢4 531
1
#48
27513-49H00
WASHER, ENGINE SPROCKET
$20.50¢10 250
1
#49
09103-08458
BOLT (8X30)
$6.63¢3 313
1
