CRANKCASE COVER

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

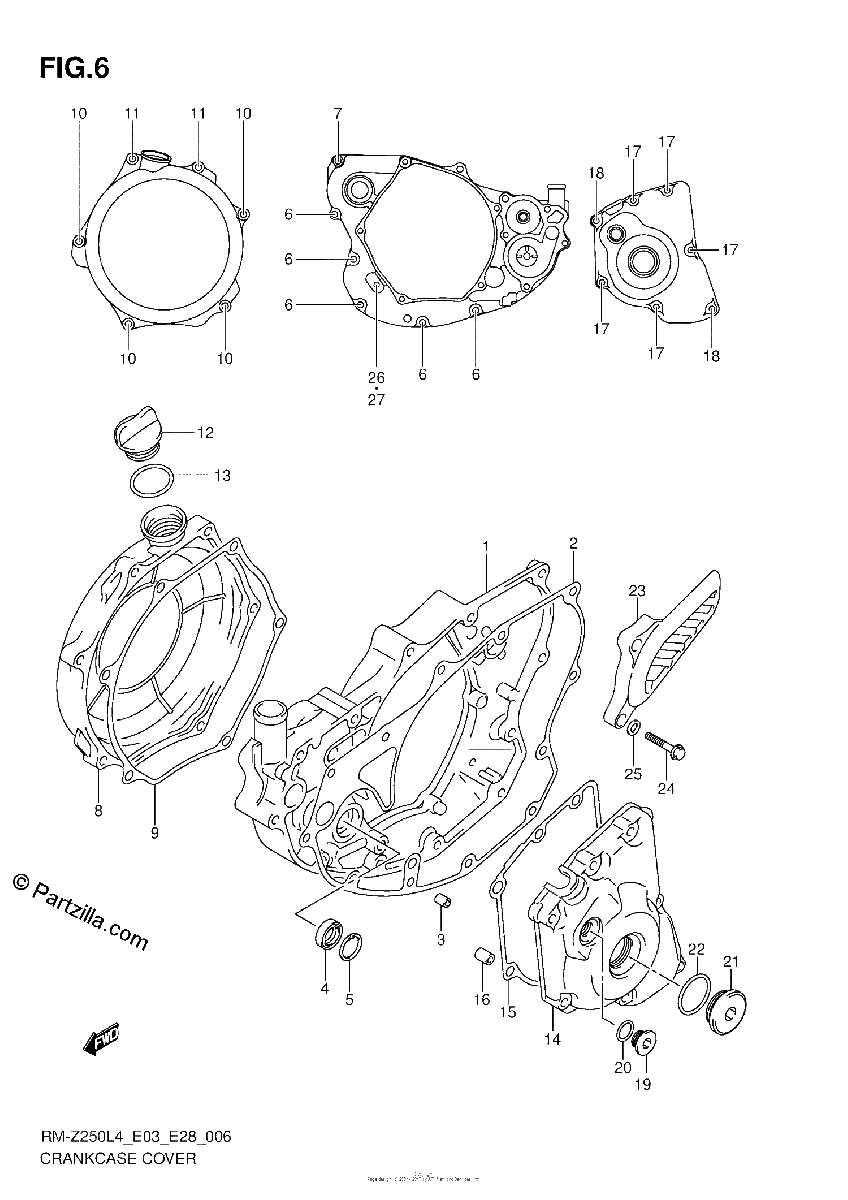

Diagrama de CRANKCASE COVER

Repuestos

#1
11340-10H30
COVER, CLUTCH
$469.56¢234 781
1
#2
11482-10H00
GASKET, CLUTCH COVER
$23.44¢11 719
1
#3
04211-09109
PIN
$2.14¢1 069
1
#4
09282-12012
OIL SEAL (12X22X6)
$23.60¢11 800
1
#5
08331-41249
CIRCLIP
$2.92¢1 463
1
#6
01547-0625A
BOLT
$2.63¢1 313
1
#7
01547-0630A
BOLT
$3.01¢1 506
1
#8
11371-10H10
COVER, CLUTCH OUTER
$311.66¢155 831
1
#9
11484-10H00
GASKET, CLUTCH COVER OUTER
$16.73¢8 363
1
#10
01547-0625A
BOLT
$2.63¢1 313
1
#11
01547-0660A
.BOLT
$3.65¢1 825
1
#12
09259-20008-XC0
PLUG
$8.81¢4 406
1
#13
09280-17003
O RING (D:3.1,ID:16.8)
$2.14¢1 069
1
#14
11351-49H00
COVER, MAGNETO
$369.06¢184 531
1
#15
11483-49H00
GASKET, MAGNETO COVER
$14.95¢7 475
1
#16
04211-09109
PIN
$2.14¢1 069
1
#17
01547-0630A
BOLT
$3.01¢1 506
1
#18
01547-0635A
BOLT
$3.01¢1 506
1
#19
09248-12007
PLUG (12X9)
$6.94¢3 469
1
#20
09280-10016
O RING (D:1.9,ID:9.8)
$3.96¢1 981
1
#21
09259-26011
PLUG (26X9)
$12.98¢6 488
1
#22
09280-22008
O RING (D:3.1,ID:22.7)
$2.64¢1 319
1
#23
11360-35G00
COVER, ENGINE SPROCKET
$37.90¢18 950
1
#24
01547-0630A
BOLT
$3.01¢1 506
1
#25
08322-0106B
.WASHER
$2.92¢1 463
1
#26
07120-0610A
.BOLT
$3.13¢1 563
1
#27
09168-06023
GASKET (5.8X13X1.2)
$2.63¢1 313
1
