WIRING HARNESS DL1000AL4 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

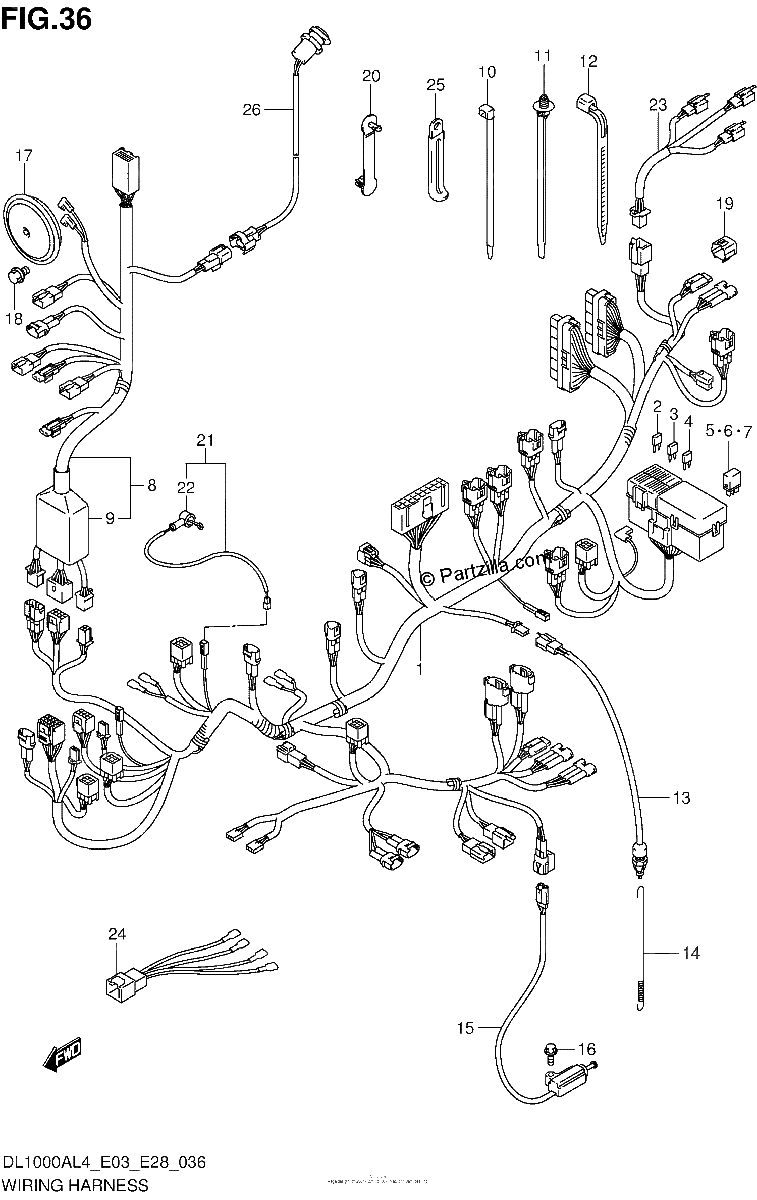

Diagrama de WIRING HARNESS DL1000AL4 E03

Repuestos

#1
36610-31J80
HARNESS, WIRING NO.1
$1532.47¢766 233
1
#2
09481-10504
.FUSE (10A)
$2.45¢1 225
1
#3
09481-15504
.FUSE (15A)
$2.85¢1 426
1
#4
09481-25504
.FUSE (25A)
$3.31¢1 656
1
#5
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#6
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#7
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#8
36620-31J00
HARNESS, WIRING NO.2
$351.67¢175 835
1
#9
36618-18G10
.COVER, SPEEDOMETER
No Disponible
1
#10
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#11
09407-17403
CLAMP (L:154)
$5.54¢2 772
1
#12
09407-14403
CLAMP (L:125)
$2.69¢1 346
1
#13
37740-31D00
SWITCH ASSY, STOP
$31.85¢15 927
1
#14
43259-31J00
SPRING, STOP LAMP
$8.48¢4 238
1
#15
37840-24F00
SWITCH ASSY, SIDE STAND
$73.54¢36 771
1
#16
09103-08357
BOLT (8X35)
$5.04¢2 519
1
#17
38500-41F50
HORN ASSY
$98.99¢49 496
1
#18
01550-0612B
.BOLT
$2.85¢1 426
1
#19
36654-06J00
CAP, TS
$17.19¢8 596
1
#20
36651-48E00
CLAMP (L:63)
$4.02¢2 012
1
#21
36851-31J00
WIRE, OIL PRESSURE SWITCH LEAD
No Disponible
1
#22
36618-43410
.CAP
$3.60¢1 800
1
#23
36856-31J00
WIRE, REAR TURNSIGNAL LEAD
No Disponible
1
#24
36854-31J00
WIRE, IGNITION COIL LEAD
No Disponible
1
#25
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#26
38850-31J00
TERMINAL, POWER SOURCE
$91.25¢45 626
1
