THROTTLE BODY GSX R1000L4 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

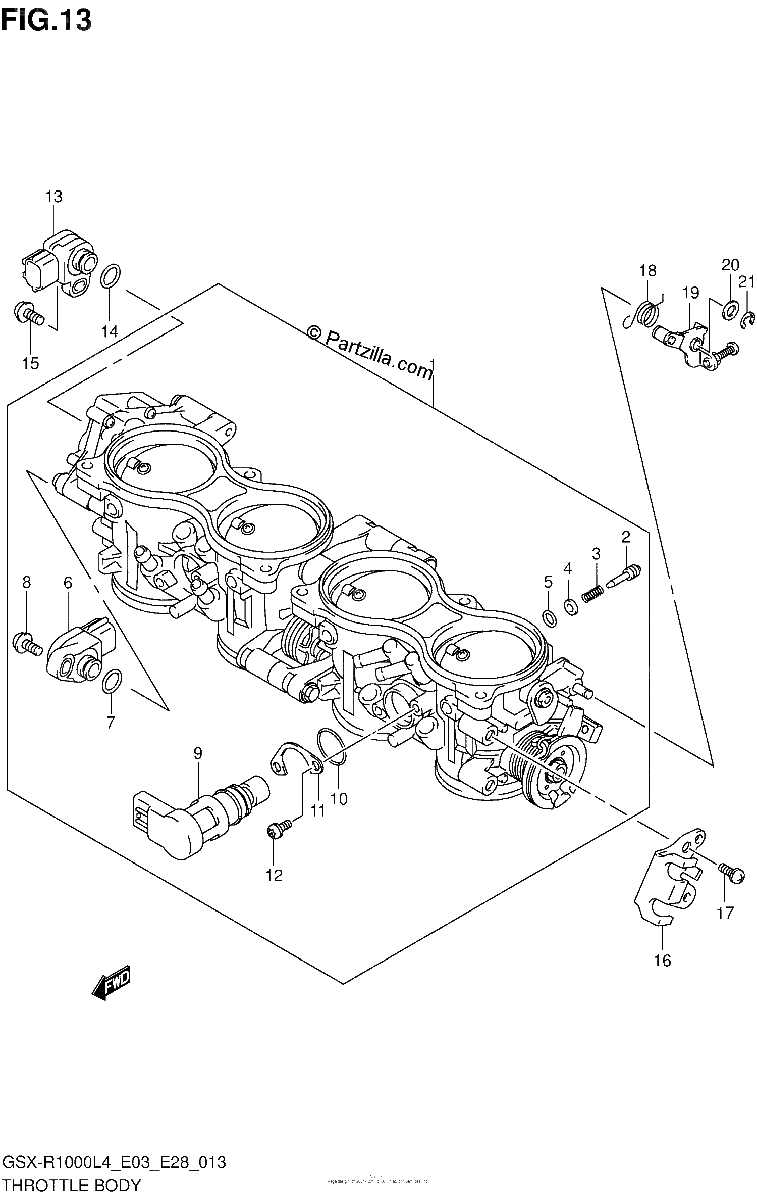

Diagrama de THROTTLE BODY GSX R1000L4 E28

Repuestos

#1
13406-47H20
THROTTLE BODY
$3294.67¢1 647 335
1
#2
13269-18G00
.SCREW, AIR ADJUST
$14.70¢7 348
1
#3
13271-43E00
.SPRING
No Disponible
1
#4
13291-26E00
.WASHER
$3.36¢1 679
1
#5
13295-26E00
.O RING
$4.76¢2 380
1
#6
13580-18G00
.SENSOR ASSY, THROTTLE MAIN
$230.06¢115 029
1
#7
13575-40F00
.O RING
$4.61¢2 306
1
#8
13605-40F00
.SCREW
$4.19¢2 093
1
#9
18117-15H12
.VALVE ASSY, ISC
$446.43¢223 215
1
#10
18119-05H00
.O RING
$4.91¢2 455
1
#11
13428-15H00
.PLATE, ISC VALVE
No Disponible
1
#12
13605-15H00
.SCREW
$8.83¢4 416
1
#13
13580-47H00
SENSOR ASSY, SUB
$318.80¢159 402
1
#14
13575-40F00
.O RING
$4.61¢2 306
1
#15
13605-40F00
.SCREW
$4.19¢2 093
1
#16
13565-21H00
PLATE, STAY
No Disponible
1
#17
13601-21H00
.SCREW
No Disponible
1
#18
13426-21H00
SPRING
No Disponible
1
#19
13420-47H00
LEVER, LINK
No Disponible
1
#20
13427-35F10
WASHER
No Disponible
1
#21
13424-35F10
E CLIP
$4.71¢2 357
1
