MUFFLER GSX R1000ZL4 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

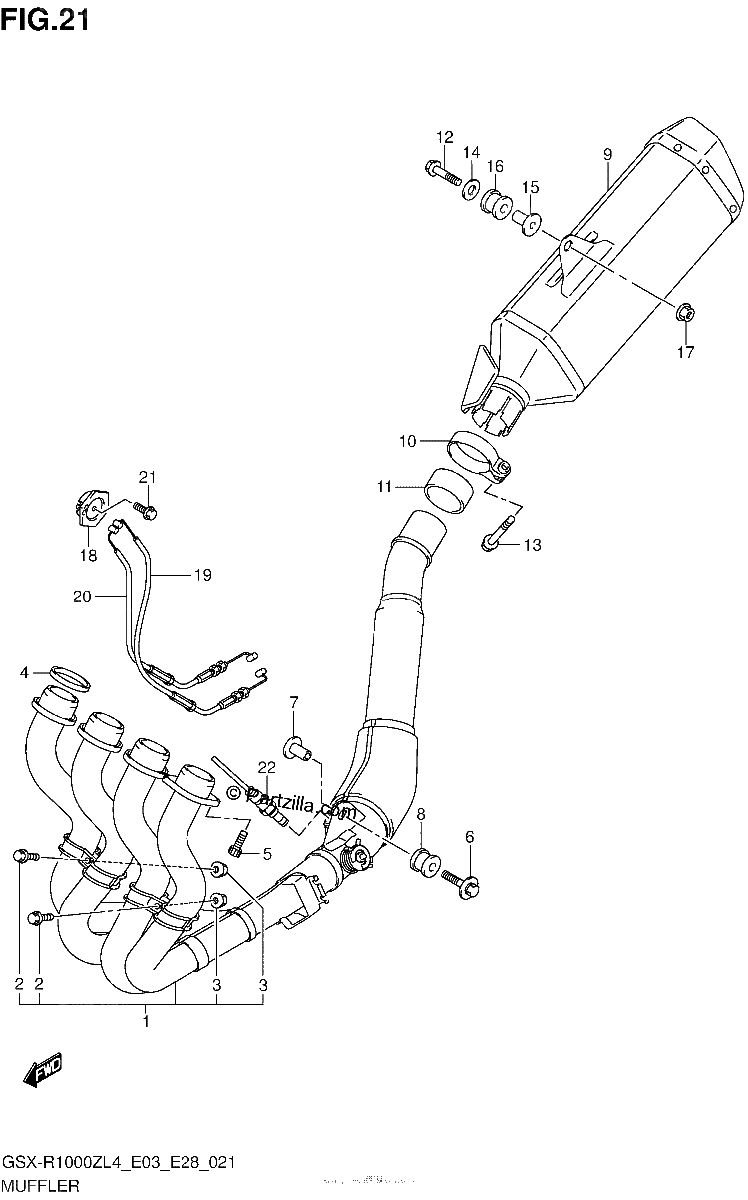

Diagrama de MUFFLER GSX R1000ZL4 E33

Repuestos

#1
14100-47H20
PIPE, EXHAUST
$2841.66¢1 420 831
1
#2
01547-0635A
BOLT
$3.01¢1 506
1
#3
08316-1006A
NUT
$2.85¢1 425
1
#4
14181-22D01
.GASKET, EXHAUST PIPE | NOT ILLUSTRATED
$12.05¢6 025
1
#5
07130-0825A
BOLT
$3.65¢1 825
1
#6
09118-08152-A05
BOLT (8X45)
$6.16¢3 081
1
#7
09180-08152
SPACER (8.6X12X24.2)
$6.85¢3 425
1
#8
09320-12077
CUSHION
$14.05¢7 025
1
#9
14310-47H70-H01
BODY, MUFFLER
$3828.59¢1 914 294
1
#10
14459-47H00
CLAMP
$32.90¢16 450
1
#11
14771-24F01
CONNECTOR
$40.75¢20 375
1
#12
09103-08358
BOLT (8X45)
$3.43¢1 713
1
#13
09103-08392
BOLT (8X40)
$4.44¢2 219
1
#14
09160-08142
WASHER (8.5X28X1.5)
$3.63¢1 813
1
#15
09180-08152
SPACER (8.6X12X24.2)
$6.85¢3 425
1
#16
09320-12048
CUSHION
$6.01¢3 006
1
#17
08361-2508A
NUT
$2.56¢1 281
1
#18
11269-18G01
PULLEY, CONTROLLER
$38.88¢19 438
1
#19
11276-47H10
CABLE, EXH VALVE NO.1
$93.90¢46 950
1
#20
11277-47H10
CABLE, EXH VALVE NO.2
$93.90¢46 950
1
#21
01547-0516A
BOLT
$2.04¢1 019
1
#22
18213-18H10
SENSOR, OXYGEN
$519.71¢259 856
1
