WIRING HARNESS GSX R1000ZL4 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

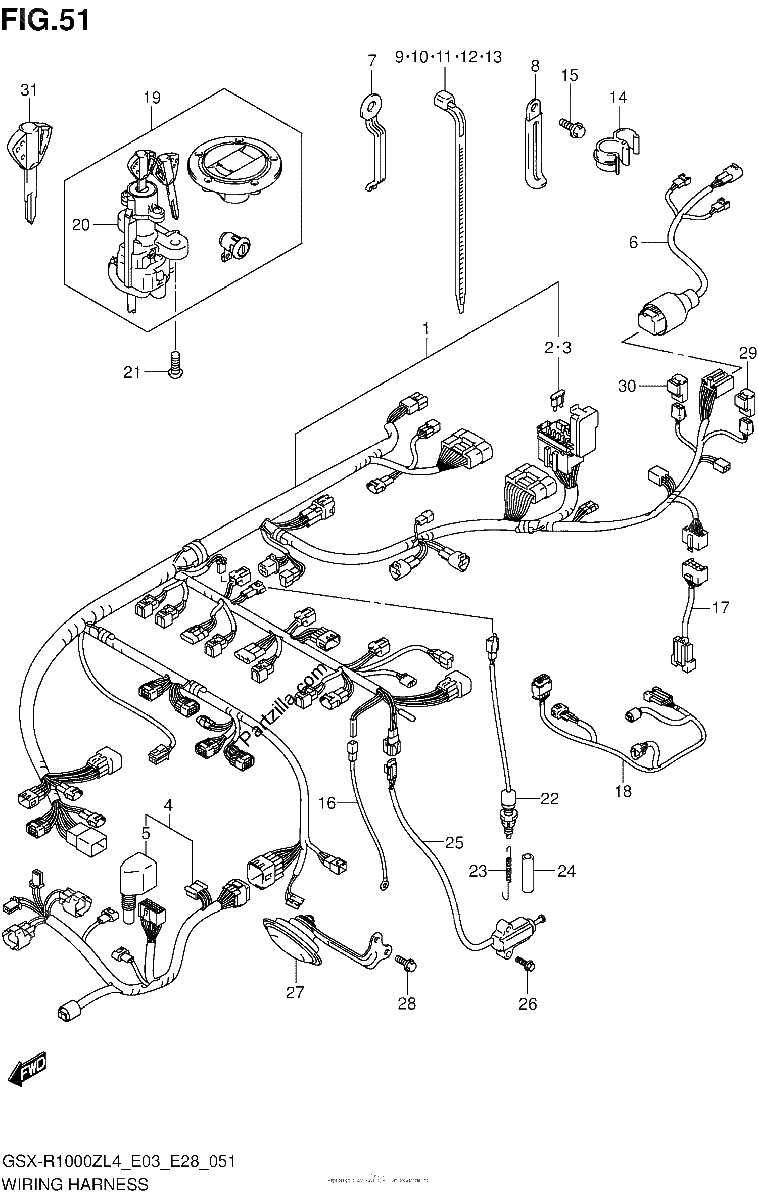

Diagrama de WIRING HARNESS GSX R1000ZL4 E28

Repuestos

#1
36610-47HB0
HARNESS, WIRING NO.1
$1308.59¢654 294
1
#2
09481-10501
.FUSE (10A)
$2.70¢1 350
1
#3
09481-15501
.FUSE (15A)
$2.70¢1 350
1
#4
36620-47H20
HARNESS, WIRING NO.2
$312.84¢156 419
1
#5
36618-47H00
.CAP
$30.02¢15 013
1
#6
36855-47H00
WIRE, REARCOMBINATION
$57.41¢28 706
1
#7
09403-06322
CLAMP
$6.84¢3 419
1
#8
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#9
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#10
09407-11401
CLAMP (L:95)
$3.46¢1 731
1
#11
09407-18402
CLAMP (L:165)
$2.89¢1 444
1
#12
09407-19401
CLAMP (L:190)
$4.00¢2 000
1
#13
09407-19401
CLAMP (L:190)
$4.00¢2 000
1
#14
09408-00242
CLAMP
No Disponible
1
#15
01547-0612A
BOLT
$2.63¢1 313
1
#16
36851-47H00
WIRE, OIL PRESSURE SWITCH
No Disponible
1
#17
36857-47H00
WIRE, RELAY LEAD
$104.85¢52 425
1
#18
36859-47H10
WIRE, ISC LEAD
No Disponible
1
#19
37101-42830
LOCK SET
$820.22¢410 112
1
#20
37100-41G80
LOCK ASSY, STEERING
$426.54¢213 269
1
#21
09139-08016
BOLT (8X20)
$3.96¢1 981
1
#22
37740-31D00
SWITCH ASSY, STOP
$34.63¢17 313
1
#23
09443-06087
SPRING
$5.38¢2 688
1
#24
44420-44AR0
HOSE,5X8.2X600 | L:600-260
No Disponible
1
#25
37840-47H00
SWITCH ASSY, SIDE STAND
$126.94¢63 469
1
#26
09103-06286
BOLT (6X20)
$2.75¢1 375
1
#27
38500-47H00
HORN ASSY
No Disponible
1
#28
01550-0616B
BOLT
$3.19¢1 594
1
#29
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#30
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#31
37146-41G00
KEY, BLANK | OPT
$51.33¢25 663
1
