CANISTER DR650SEL4 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

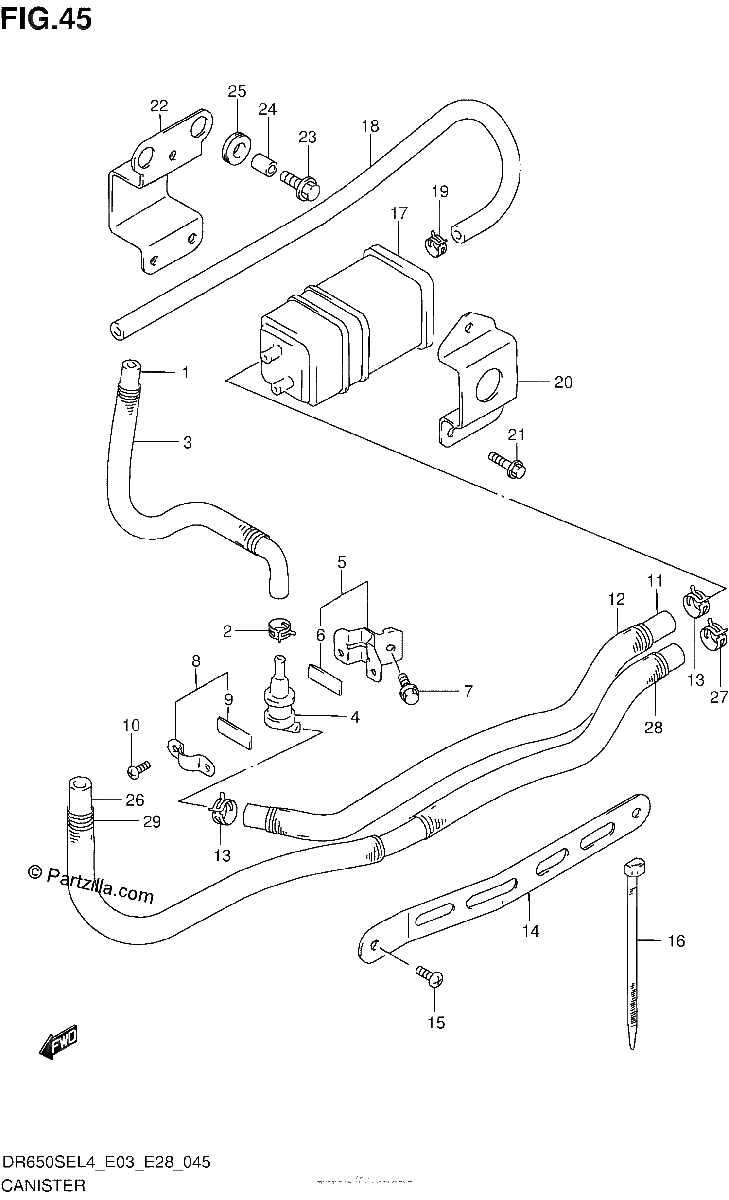

Diagrama de CANISTER DR650SEL4 E33

Repuestos

#1
44434-32EA0
HOSE, TANK VALVE
No Disponible
1
#2
09401-11413
CLIP
$2.92¢1 463
1
#3
09440-13012
SPRING
No Disponible
1
#4
44240-17C00
VALVE, FUEL TANK BREATHER
$87.34¢43 669
1
#5
44890-32E00
BRACKET, BREATHER VALVE
No Disponible
1
#6
44894-24A00
.CUSHION
$2.31¢1 156
1
#7
01550-0612A
BOLT
$2.56¢1 281
1
#8
44892-24A00
PLATE FUEL TANK BREATHER, NO.
$6.10¢3 050
1
#9
44894-24A00
.CUSHION
$2.31¢1 156
1
#10
02112-0408A
.SCREW
$1.42¢712
1
#11
44435-32EA0
HOSE, VALVE CANISTER
No Disponible
1
#12
09440-13043
SPRING
$9.34¢4 669
1
#13
09401-11413
CLIP
$2.92¢1 463
1
#14
44945-32E00
PLATE, CANISTER HOSE
No Disponible
1
#15
02142-0612A
SCREW
$1.79¢894
1
#16
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#17
17210-14A00
CANISTER
$210.69¢105 344
1
#18
44421-12FR0
HOSE,6.5X11.5X6 | L:600-320
$14.70¢7 350
1
#19
09401-11415
CLIP
$2.92¢1 463
1
#20
44921-32E00
PLATE, CANISTER OUTER
No Disponible
1
#21
01550-0612A
BOLT
$2.56¢1 281
1
#22
44930-32E00
PLATE, CANISTER INNER
No Disponible
1
#23
09116-06167
BOLT (6X20)
$2.85¢1 425
1
#24
09180-06286
SPACER (6.5X10X9.4)
$3.29¢1 644
1
#25
09320-10015
.CUSHION
$3.29¢1 644
1
#26
44436-32EA0
HOSE, CANISTER CARB PURGE
No Disponible
1
#27
09401-11413
CLIP
$2.92¢1 463
1
#28
09440-13043
SPRING
$9.34¢4 669
1
#29
09440-13053
SPRING
No Disponible
1
