CRANKCASE COVER

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

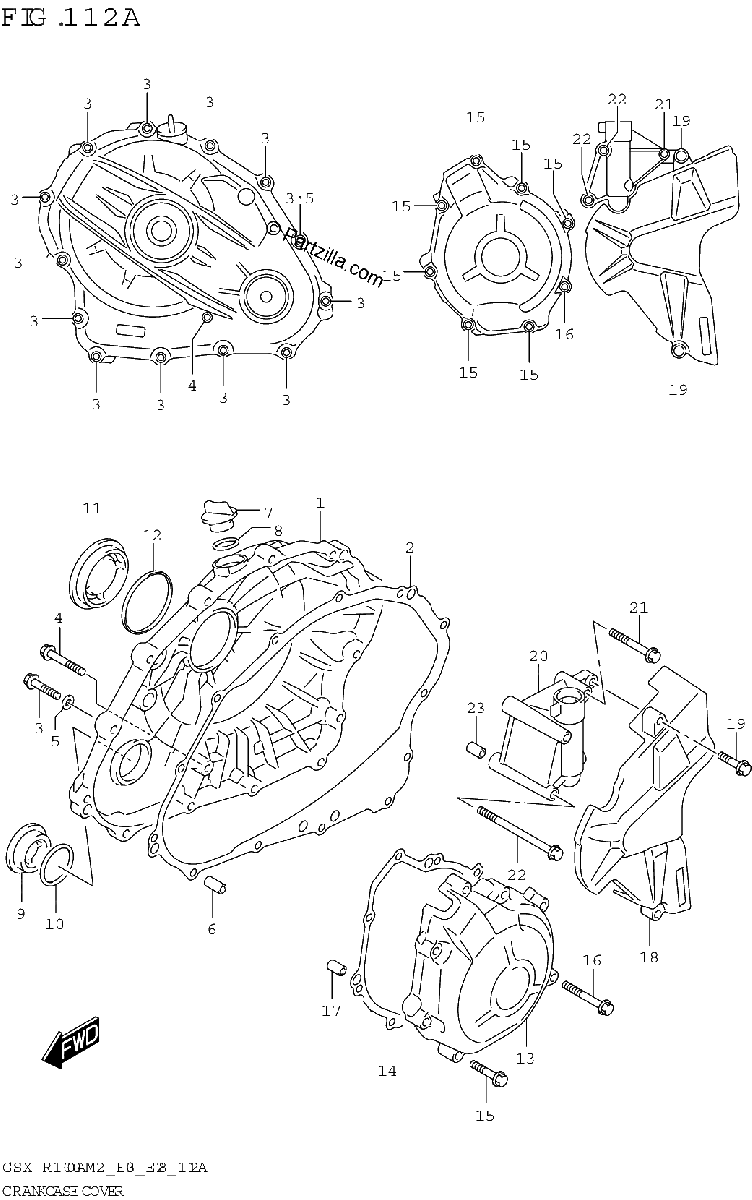

Diagrama de CRANKCASE COVER

Repuestos

#1
11341-17K00
COVER, CLUTCH
$316.04¢158 019
1
#2
11482-17K00
GASKET, CLUTCH COVER
$18.17¢9 087
1
#3
09103-06529
BOLT,CLUTCH COVER (6X30)
$2.31¢1 156
1
#4
09103-06531
BOLT,MAGNETO COVER (6X40)
$3.13¢1 563
1
#5
09168-06023
GASKET (5.8X13X1.2)
$2.63¢1 313
1
#6
04211-09189
PIN
$2.14¢1 069
1
#7
11971-25D00
PLUG, ENGINE OIL FILLER
$6.09¢3 044
1
#8
09280-17003
O RING (D:3.1,ID:16.8)
$2.14¢1 069
1
#9
09259-36021
PLUG
$16.23¢8 113
1
#10
09280-33004
O RING (D:3.1,ID:32.7)
$2.92¢1 463
1
#11
11342-41G10
CAP, CLUTCH RELEASE ADJUST
$29.86¢14 931
1
#12
31156-17E00
O RING
$5.49¢2 744
1
#13
11351-17K01
COVER, MAGNETO
$163.38¢81 688
1
#14
11483-17K00
GASKET, MAGNETO COVER
$10.01¢5 006
1
#15
09103-06529
BOLT,CLUTCH COVER (6X30)
$2.31¢1 156
1
#16
09103-06532
BOLT,MAGNETO COVER (L45)
$2.85¢1 425
1
#17
04211-09149
PIN
$2.14¢1 069
1
#18
11360-17K00
COVER, ENGINE SPROCKET
$28.90¢14 450
1
#19
01550-0625B
.BOLT
$3.16¢1 581
1
#20
11371-17K00
HOLDER, CLUTCH RELEASE
$171.40¢85 700
1
#21
09103-06532
BOLT,MAGNETO COVER (L45)
$2.85¢1 425
1
#22
09103-06547
BOLT,CL RELEASE HOLDER (L:90)
$2.92¢1 463
1
#23
04211-09149
PIN
$2.14¢1 069
1
