ELECTRICAL GSX S750A GSX S750ZA E03 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

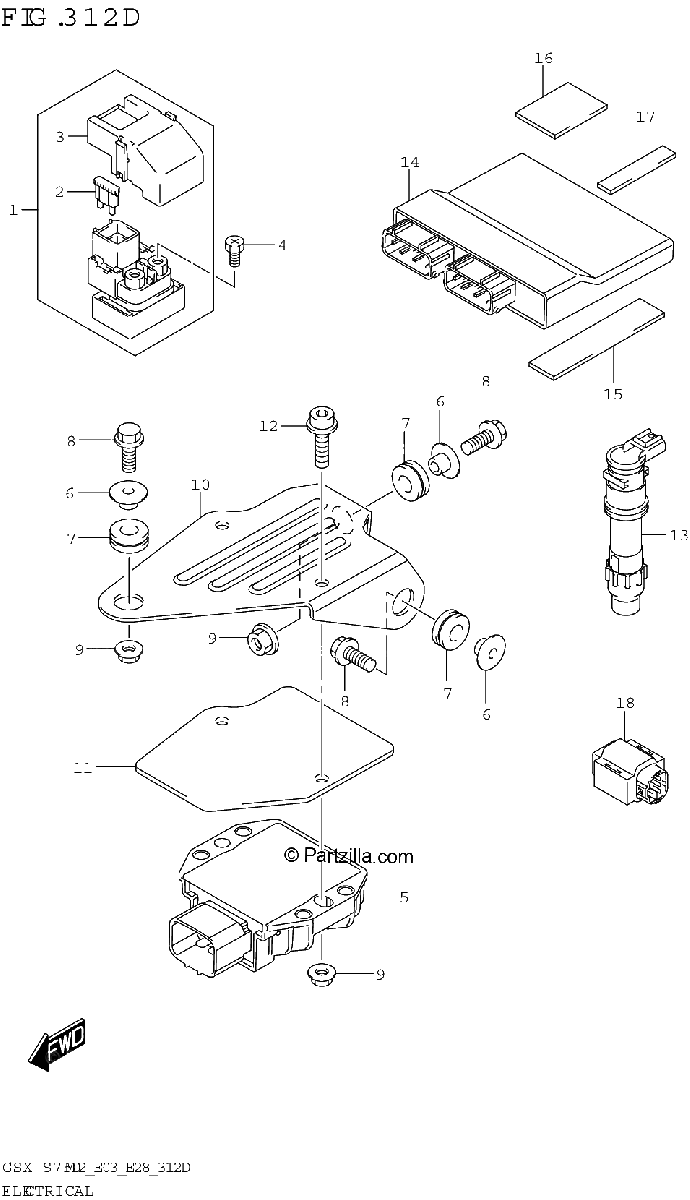

Diagrama de ELECTRICAL GSX S750A GSX S750ZA E03 E28

Repuestos

#1
31800-06G02
RELAY ASSY,STARTING MOTOR
$73.84¢36 921
1
#2
09481-30101
.FUSE (30A)
$2.74¢1 368
1
#3
31861-47E00
.COVER
$20.07¢10 034
1
#4
09128-06013
SCREW (6X8)
$1.49¢747
1
#5
32800-19K02
RECTIFIER ASSY
$259.09¢129 547
1
#6
09180-06374
SPACER (6.2X8.4X6.1)
No Disponible
1
#7
09320-08066
CUSHION
$8.91¢4 456
1
#8
02162-0620B
BOLT
$2.62¢1 311
1
#9
08316-1006B
NUT
$2.99¢1 495
1
#10
32830-13K00
BRACKET, RECTIFIER
No Disponible
1
#11
32831-13K00
PLATE, RECTIFIER
No Disponible
1
#12
07120-0625B
BOLT
$4.35¢2 173
1
#13
33410-47H00
COIL ASSY, IGNITION
$170.35¢85 175
1
#14
32920-13K61
CONTROL UNIT,FI
$1775.14¢887 570
1
#15
33652-38A10
CUSHION, FI (20X90X2)
$6.20¢3 099
1
#16
33652-36100
PROTECTOR (170X95X3.0) | CUT AS REQUIRED
$2.92¢1 461
1
#17
33652-38A10
CUSHION, FI (20X90X2)
$6.20¢3 099
1
#18
33960-27G00
SENSOR ASSY, FUEL CUT
$136.47¢68 235
1
