FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

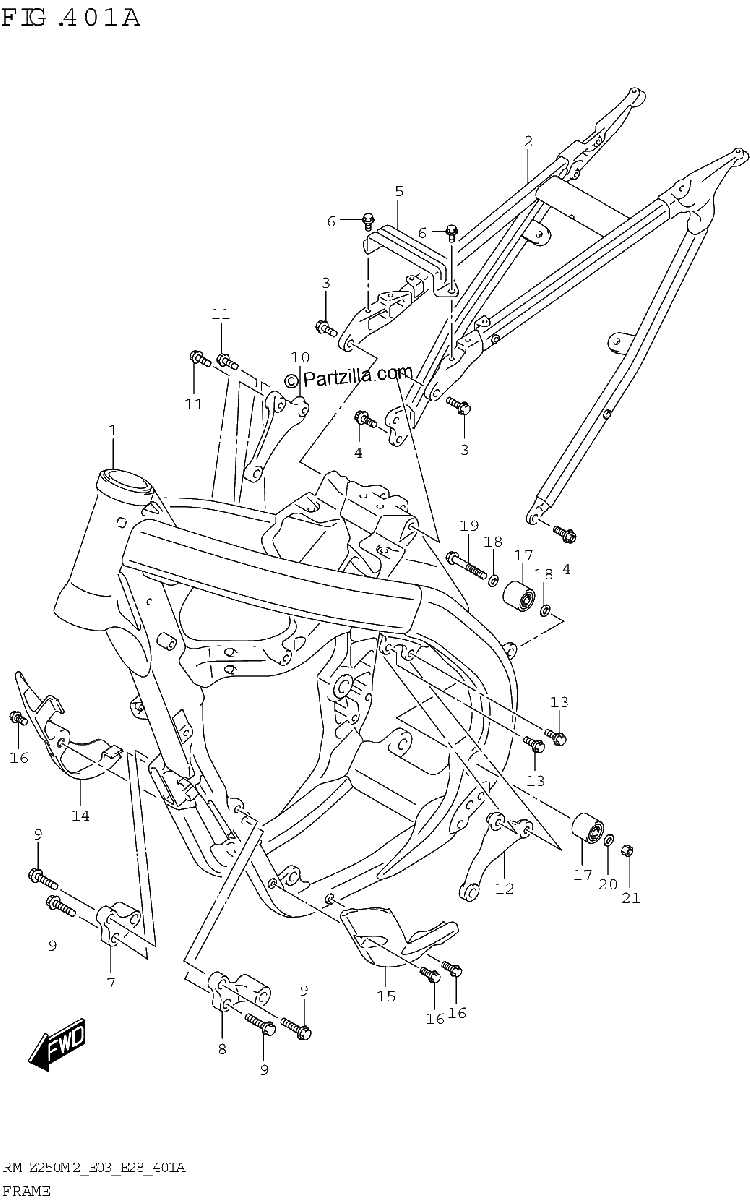

Diagrama de FRAME

Repuestos

#1
41100-46K00
FRAME
$4260.37¢2 130 185
1
#2
41200-37K00
RAIL, SEAT
$976.78¢488 388
1
#3
09103-08255
BOLT (8X25)
$1.40¢701
1
#4
09103-08505
BOLT (8X20)
$4.34¢2 168
1
#5
41542-46K00
BRIDGE,SEAT RAIL UPPER
$17.46¢8 728
1
#6
01547-0616A
BOLT
$2.42¢1 208
1
#7
41911-46K00
BRACKET,ENG MTG FR RH
$95.97¢47 984
1
#8
41921-46K00
BRACKET,ENG MTG FR LH
$95.97¢47 984
1
#9
09103-08048
BOLT (8X30)
$6.29¢3 145
1
#10
41931-46K00
BRACKET,ENG MTG UPPER RH
$109.27¢54 636
1
#11
09103-08255
BOLT (8X25)
$1.40¢701
1
#12
41941-46K00
BRACKET,ENG MTG UPPER LH
$109.27¢54 636
1
#13
09103-08505
BOLT (8X20)
$4.34¢2 168
1
#14
42520-28H11
PROTECTOR,FRONT RH
$25.04¢12 518
1
#15
42530-28H20
PROTECTOR, FRONT LH
$37.87¢18 935
1
#16
09116-06177
BOLT (6X25)
$3.37¢1 685
1
#17
43910-37F00
ROLLER, CHAIN LOWER
$85.18¢42 590
1
#18
09181-08167
SHIM (8X16X1)
$2.37¢1 185
1
#19
09103-08207
BOLT (8X45)
$3.00¢1 501
1
#20
09181-08111
SHIM (8X12X1)
$2.33¢1 167
1
#21
08319-2108A
NUT
$2.55¢1 277
1
