WIRING HARNESS E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

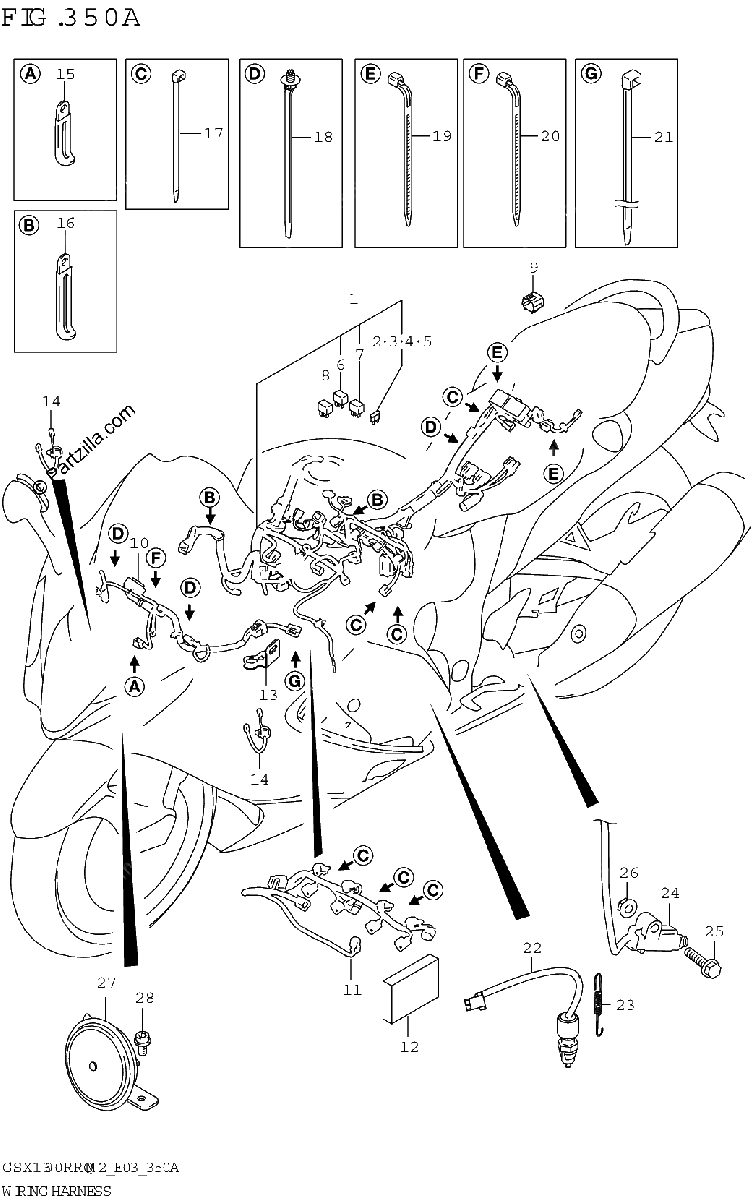

Diagrama de WIRING HARNESS E33

Repuestos

#1
36610-10L10
HARNESS,WIRING
$1242.56¢621 281
1
#2
09481-07504
.FUSE (7.5A)
$1.68¢838
1
#3
09481-10504
.FUSE (10A)
$2.66¢1 331
1
#4
09481-15504
.FUSE (15A)
$3.10¢1 550
1
#5
09481-30504
.FUSE (30A)
$2.59¢1 294
1
#6
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#7
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#8
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#9
36654-28K00
CAP,OBD CONNECTOR
$11.78¢5 888
1
#10
36620-10L00
HARNESS,WIRING NO.2
$252.56¢126 281
1
#11
36630-10L00
HARNESS,WIRING NO.3
$260.41¢130 206
1
#12
36652-10L00
CUSHION,HARNESS WIRING
$5.04¢2 519
1
#13
36672-10L00
BRACKET,WIRING HARNESS
$9.91¢4 956
1
#14
36852-10L00
WIRE,FAN MOTOR LEAD
$41.46¢20 731
1
#15
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#16
09407-11401
CLAMP (L:95)
$3.46¢1 731
1
#17
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#18
09407-17403
CLAMP (L:154)
$6.03¢3 013
1
#19
09407-19401
CLAMP (L:190)
$4.00¢2 000
1
#20
09407-21401
CLAMP (L:210)
No Disponible
1
#21
09407-38402
CLAMP
$5.84¢2 919
1
#22
37740-10L00
SWITCH ASSY,STOP LAMP
$20.27¢10 138
1
#23
09443-06012
SPRING
$3.77¢1 888
1
#24
37840-24F01
SWITCH ASSY, SIDE STAND
$79.94¢39 969
1
#25
09103-08357
BOLT (8X35)
$5.47¢2 738
1
#26
08316-1008B
NUT
$3.45¢1 725
1
#27
38500-24F40
HORN ASSY
$51.75¢25 875
1
#28
07120-0612A
BOLT
$3.25¢1 625
1
