CRANKCASE COVER

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

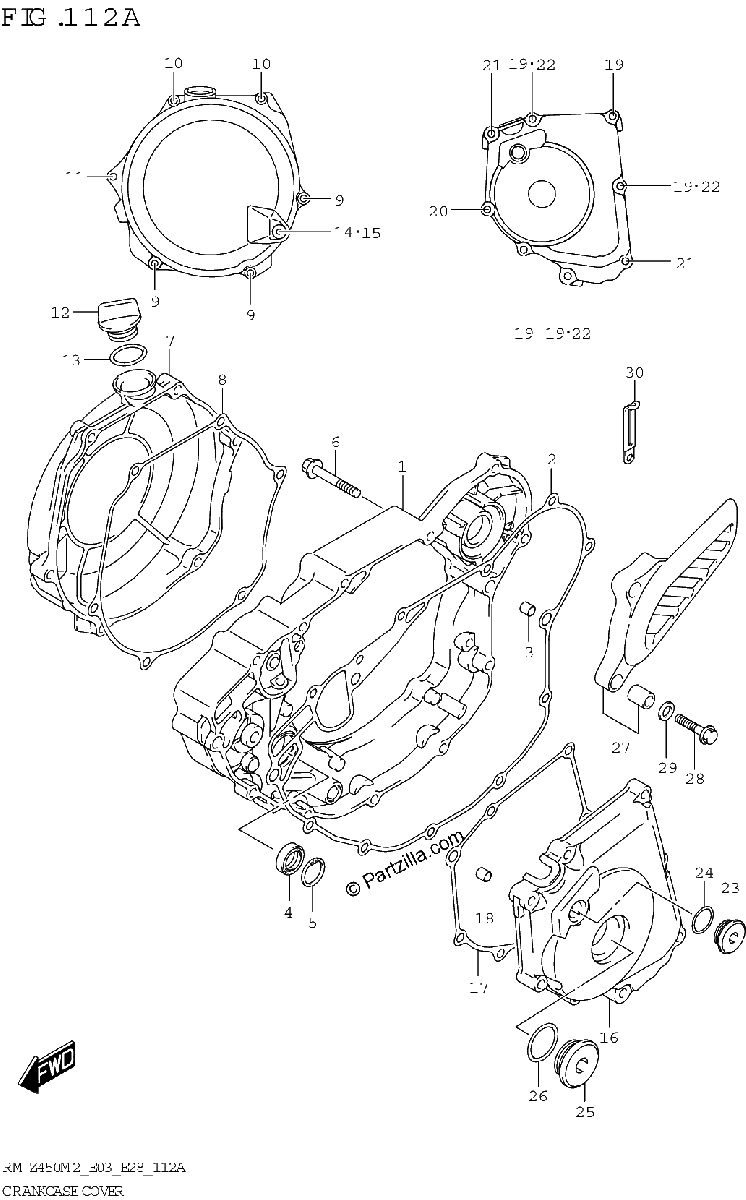

Diagrama de CRANKCASE COVER

Repuestos

#1
11340-28H20
COVER, CLUTCH
$343.85¢171 925
1
#2
11482-28H00
GASKET, CLUTCH COVER
$26.36¢13 179
1
#3
04211-09149
PIN
$1.97¢983
1
#4
09282-12012
OIL SEAL (12X22X6)
$21.71¢10 856
1
#5
08331-41249
CIRCLIP
$2.69¢1 346
1
#6
01547-0625A
BOLT
$2.42¢1 208
1
#7
11371-02J00
COVER, CLUTCH OUTER
$281.43¢140 714
1
#8
11484-28H00
GASKET, CLUTCH COVER OUTER
$17.42¢8 711
1
#9
01547-0625A
BOLT
$2.42¢1 208
1
#10
01547-0665A
BOLT
$2.81¢1 403
1
#11
01547-0670A
.BOLT
$3.36¢1 679
1
#12
09259-20008-XC0
PLUG
$8.11¢4 054
1
#13
09280-17003
O RING (D:3.1,ID:16.8)
$1.97¢983
1
#14
09139-06055
SCREW (6X10)
$1.71¢857
1
#15
09168-06004
GASKET (6.2X11X1.2)
$1.71¢857
1
#16
11351-28H02
COVER, MAGNETO
$375.85¢187 927
1
#17
11483-28H00
GASKET, MAGNETO COVER
$14.17¢7 084
1
#18
04211-09149
PIN
$1.97¢983
1
#19
01547-0625A
BOLT
$2.42¢1 208
1
#20
01547-0630A
BOLT
$2.77¢1 386
1
#21
01547-0635A
BOLT
$2.77¢1 386
1
#22
09168-06023
GASKET (5.8X13X1.2)
$2.42¢1 208
1
#23
09248-12007
PLUG (12X9)
$6.38¢3 191
1
#24
09280-10015
O RING (D:1.9,ID:9.8)
$3.65¢1 823
1
#25
09259-26011
PLUG (26X9)
$11.94¢5 969
1
#26
09280-22008
O RING (D:3.1,ID:22.7)
$2.43¢1 213
1
#27
11360-35G10
COVER, ENGINE SPROCKET
$26.88¢13 438
1
#28
09103-06297
BOLT (6X30)
$3.97¢1 984
1
#29
08322-0106A
WASHER
$2.20¢1 098
1
#30
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
