ELECTRICAL

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

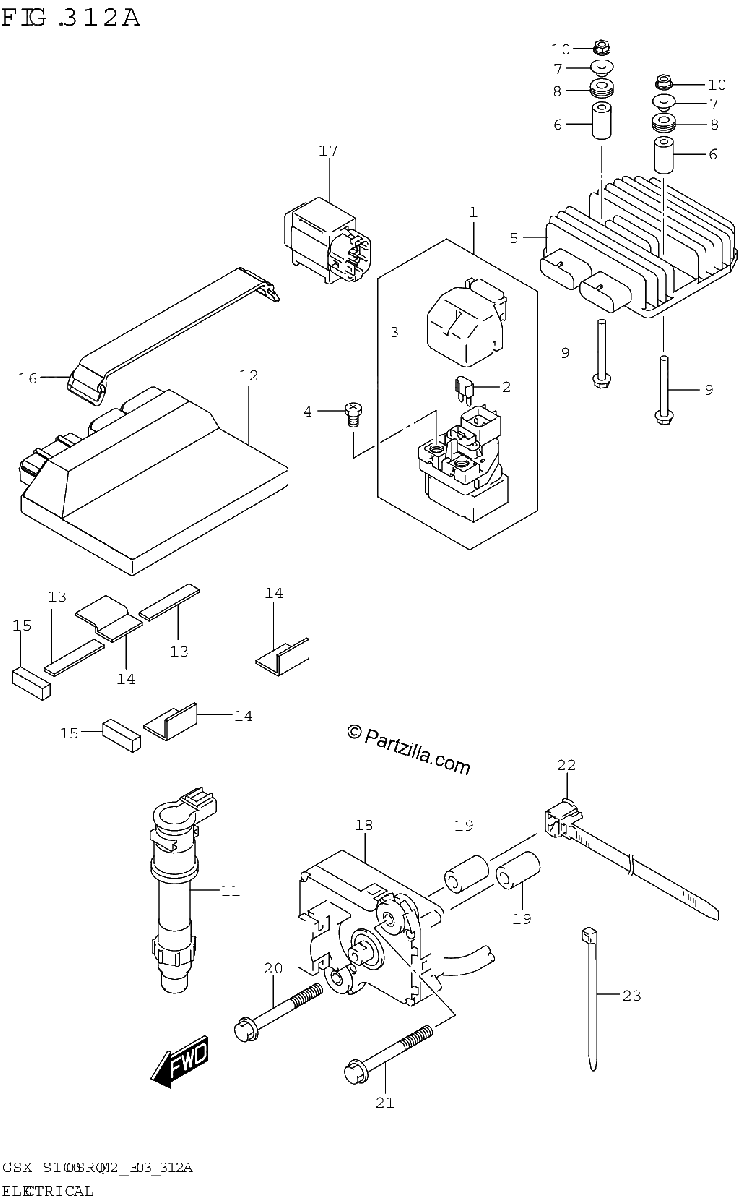

Diagrama de ELECTRICAL

Repuestos

#1
31800-38G10
RELAY ASSY, STARTING MOTOR
$106.74¢53 371
1
#2
31861-38G00
.COVER
$6.07¢3 036
1
#3
09481-30501
.FUSE (30A)
$2.81¢1 403
1
#4
09128-06013
SCREW (6X8)
$1.49¢747
1
#5
32800-07L00
RECTIFIER ASSY
$398.82¢199 410
1
#6
09180-06345
SPACER (6.2X14.5X26)
$12.42¢6 210
1
#7
09180-06374
SPACER (6.2X8.4X6.1)
No Disponible
1
#8
09320-08066
CUSHION
$8.91¢4 456
1
#9
01550-0655A
BOLT
No Disponible
1
#10
08316-1006A
NUT
$2.62¢1 311
1
#11
33410-47H00
COIL ASSY, IGNITION
$170.35¢85 175
1
#12
32910-10L00
ECM,BLANK
$1125.99¢562 994
1
#13
33652-38A10
CUSHION, FI (20X90X2)
$6.20¢3 099
1
#14
33652-36100
PROTECTOR (170X95X3.0) | CUT AS REQUIRED
$2.92¢1 461
1
#15
44277-18K00
CUSHION, TANK COVER FRONT NO.
$3.36¢1 679
1
#16
09462-00015
BAND
$13.42¢6 710
1
#17
33960-06G10
SENSOR ASSY, FUEL CUT
$98.64¢49 318
1
#18
33970-48G01
ACTUATOR ASSY
$503.96¢251 982
1
#19
09180-06345
SPACER (6.2X14.5X26)
$12.42¢6 210
1
#20
01550-0650A
BOLT
$3.45¢1 725
1
#21
01550-0655A
BOLT
No Disponible
1
#22
09407-14413
CLAMP
No Disponible
1
#23
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
