WIRING HARNESS

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

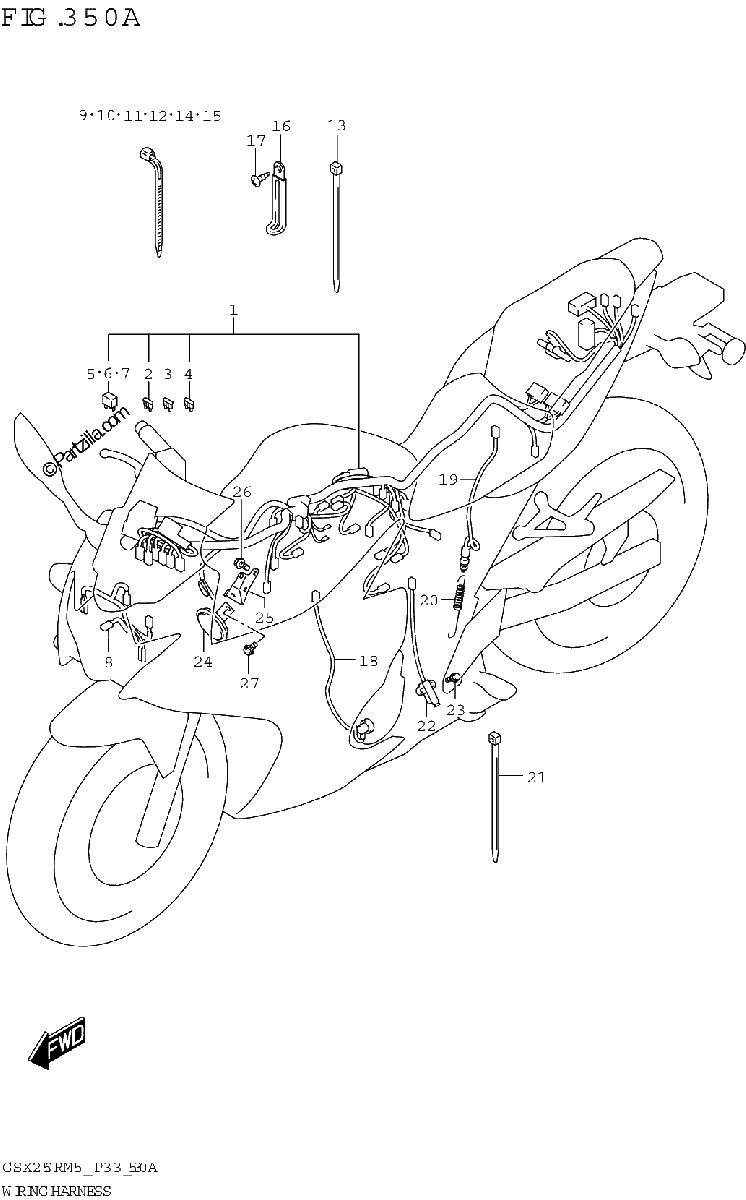

Diagrama de WIRING HARNESS

Repuestos

#1
36610-20KK0
HARNESS, WIRING
$1301.83¢650 917
1
#2
09481-10504
.FUSE (10A)
$2.45¢1 225
1
#3
09481-15504
.FUSE (15A)
$2.85¢1 426
1
#4
09481-25504
.FUSE (25A)
$3.31¢1 656
1
#5
38860-42J00
.RELAY ASSY
$53.67¢26 835
1
#6
38860-42J00
.RELAY ASSY
$53.67¢26 835
1
#7
38860-42J00
.RELAY ASSY
$53.67¢26 835
1
#8
36620-20K20
HARNESS, WIRING NO.2
$47.98¢23 989
1
#9
09407-19401
CLAMP (L:190)
$3.68¢1 840
1
#10
36990-32G10
CLAMP, WIRING HARNESS
$3.05¢1 524
1
#11
36990-32G20
CLAMP, WIRING HARNESS
$3.05¢1 524
1
#12
36990-32G30
CLAMP, WIRING HARNESS
No Disponible
1
#13
09407-20405
CLAMP (L:202)
$5.03¢2 513
1
#14
36990-45H30
CLAMP, WIRING HARNESS
No Disponible
1
#15
36990-48H00
CLAMP, WIRING HARNESS
$3.65¢1 823
1
#16
09404-06031
CLAMP (L:45)
$1.22¢609
1
#17
03541-0516A
SCREW
$1.64¢822
1
#18
36851-20K01
WIRE,OIL PRESSURE SWITCH LEAD
$18.69¢9 344
1
#19
37740-45D00
SWITCH ASSY, STOP LAMP
$22.68¢11 339
1
#20
43232-20K00
SPRING, BRAKE LAMP SWITCH
$4.66¢2 329
1
#21
09407-20405
CLAMP (L:202)
$5.03¢2 513
1
#22
37840-18J02
SWITCH ASSY,SIDE STAND
$71.18¢35 592
1
#23
01550-0620B
BOLT (6X20)
$2.85¢1 426
1
#24
38500-48H31
HORN ASSY
$22.33¢11 167
1
#25
38590-48H10
PLATE, HORN
No Disponible
1
#26
01550-0612B
.BOLT
$2.85¢1 426
1
#27
01550-0812B
BOLT
$3.27¢1 633
1
