FRAME COVER GSX1300RRQK E03 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

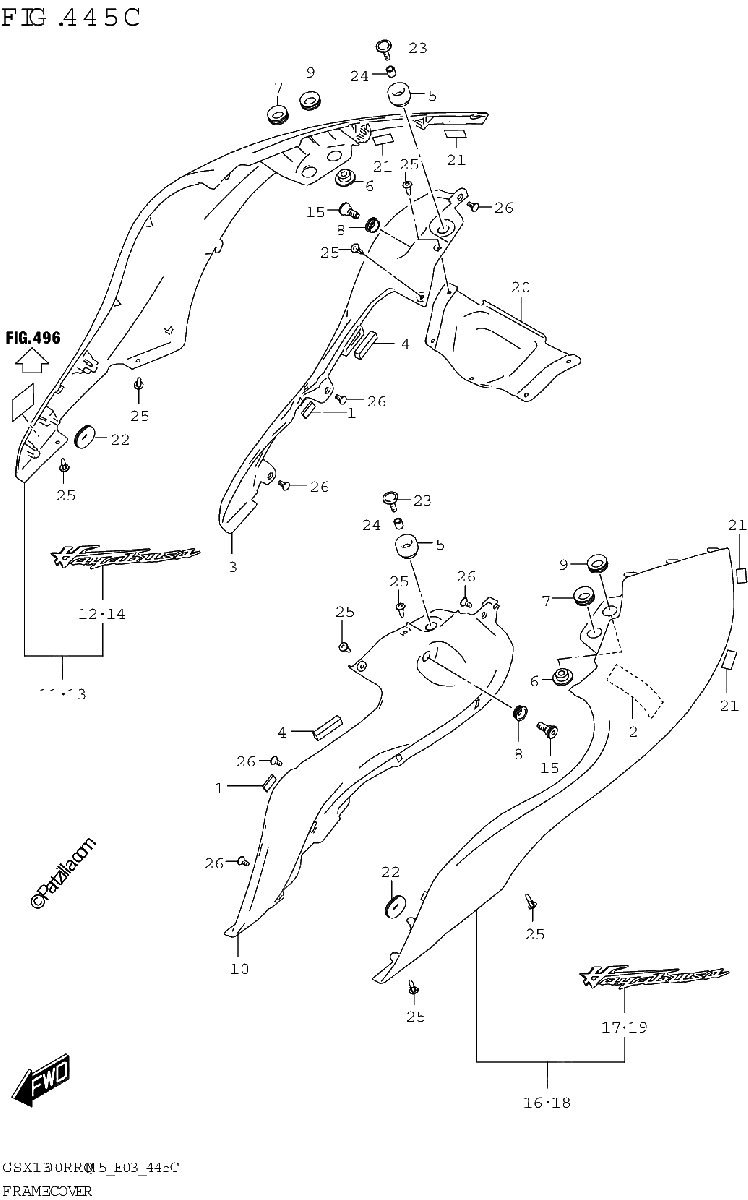

Diagrama de FRAME COVER GSX1300RRQK E03 E33

Repuestos

#1
33652-22D01
CUSHION,FRAME COVER NO.1
$2.03¢1 013
1
#2
33652-34000
PROTECTOR (30X80X2)
$6.74¢3 369
1
#4
47112-10L00
CUSHION,FRAME COVER NO.2
$1.23¢613
1
#5
47115-16G01
CUSHION,FRAME COVER UP
$4.14¢2 069
1
#6
47190-24F21
WASHER, UPPER REAR
$12.19¢6 094
1
#7
47191-24F00
CUSHION
$6.34¢3 169
1
#8
47191-24F20
SPACER, SIDE CENTER
$8.61¢4 306
1
#9
47191-24F30
CUSHION, UPPER REAR
$8.50¢4 250
1
#13
47300-10L00-QVP
COVER ASSY,FRAME REAR,R (GREE )
$185.13¢92 563
1
#15
47323-10L00
BOLT,FRAME COVER REAR
$4.28¢2 138
1
#18
47400-10L00-QVP
COVER ASSY,FRAME REAR,L (GREE )
$180.03¢90 013
1
#20
47411-10L00
LID,FRAME COVER
$29.16¢14 581
1
#21
94443-06G00
TAPE, REAR FENDER
$3.88¢1 938
1
#22
94478-14J00
CUSHION
$7.05¢3 525
1
#23
09136-06126
SCREW (6X25)
$4.13¢2 063
1
#24
09180-06288
.SPACER (6.5X10X11)
$2.66¢1 331
1
#25
09409-06314
CLIP
$3.60¢1 800
1
#26
03541-0512A
SCREW
$1.79¢894
1
#3-1
47111-10L00-YVB
COVER,FRAME,R (BLACK) *{BODY COLOR:C0T}*
$165.52¢82 762
1
#3-2
47111-10L00-YMC
COVER,FRAME,R (SILVER) *{BODY COLOR:BLG}*
$165.52¢82 762
1
#3-3
47111-10L00-YKY
COVER,FRAME,R (BLUE) *{BODY COLOR:JWN}*
$126.71¢63 356
1
#10-1
47211-10L00-YVB
COVER,FRAME,L (BLACK) *{BODY COLOR:C0T}*
$165.52¢82 762
1
#10-2
47211-10L00-YMC
COVER,FRAME,L (SILVER) *{BODY COLOR:BLG}*
$165.52¢82 762
1
#10-3
47211-10L00-YKY
COVER,FRAME,L (BLUE) *{BODY COLOR:JWN}*
$172.06¢86 031
1
#11-1
47320-10L01-YMD
COVER,FRAME REAR,R (SILVER) *{BODY COLOR:ASU}*
$181.77¢90 887
1
#11-2
47320-10L01-YVB
COVER,FRAME REAR,R (BLACK) *{BODY COLOR:BLG}*
$164.59¢82 294
1
#12-1
68131-10L01-JRU
EMBLEM,FRAME COVER,R (SILVER BLACK) *{BODY COLOR:ASU}*
$12.98¢6 488
1
#12-2
68131-10L01-AA3
EMBLEM,FRAME COVER,R (GRAY,B ACK) *{BODY COLOR:BLG}*
$12.29¢6 144
1
#12-3
68131-10L01-C0T
EMBLEM,FRAME COVER,R (GREEN, LACK) *{BODY COLOR:C0T}*
$12.98¢6 488
1
#14-1
68131-10L01-JRU
EMBLEM,FRAME COVER,R (SILVER BLACK) *{BODY COLOR:ASU}*
$12.98¢6 488
1
#14-2
68131-10L01-AA3
EMBLEM,FRAME COVER,R (GRAY,B ACK) *{BODY COLOR:BLG}*
$12.29¢6 144
1
#14-3
68131-10L01-C0T
EMBLEM,FRAME COVER,R (GREEN, LACK) *{BODY COLOR:C0T}*
$12.98¢6 488
1
#16-1
47330-10L01-YMD
COVER,FRAME REAR,L (SILVER) *{BODY COLOR:ASU}*
$166.50¢83 250
1
#16-2
47330-10L01-YVB
COVER,FRAME REAR,L (BLACK) *{BODY COLOR:BLG}*
$157.73¢78 863
1
#17-1
68141-10L01-JRU
EMBLEM,FRAME COVER,L (SILVER BLACK) *{BODY COLOR:ASU}*
$12.98¢6 488
1
#17-2
68141-10L01-AA3
EMBLEM,FRAME COVER,L (GRAY,B ACK) *{BODY COLOR:BLG}*
$12.29¢6 144
1
#17-3
68141-10L01-C0T
EMBLEM,FRAME COVER,L (GREEN, LACK) *{BODY COLOR:C0T}*
$12.98¢6 488
1
#19-1
68141-10L01-JRU
EMBLEM,FRAME COVER,L (SILVER BLACK) *{BODY COLOR:ASU}*
$12.98¢6 488
1
#19-2
68141-10L01-AA3
EMBLEM,FRAME COVER,L (GRAY,B ACK) *{BODY COLOR:BLG}*
$12.29¢6 144
1
#19-3
68141-10L01-C0T
EMBLEM,FRAME COVER,L (GREEN, LACK) *{BODY COLOR:C0T}*
$12.98¢6 488
1
