WIRING HARNESS DL1050RR

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

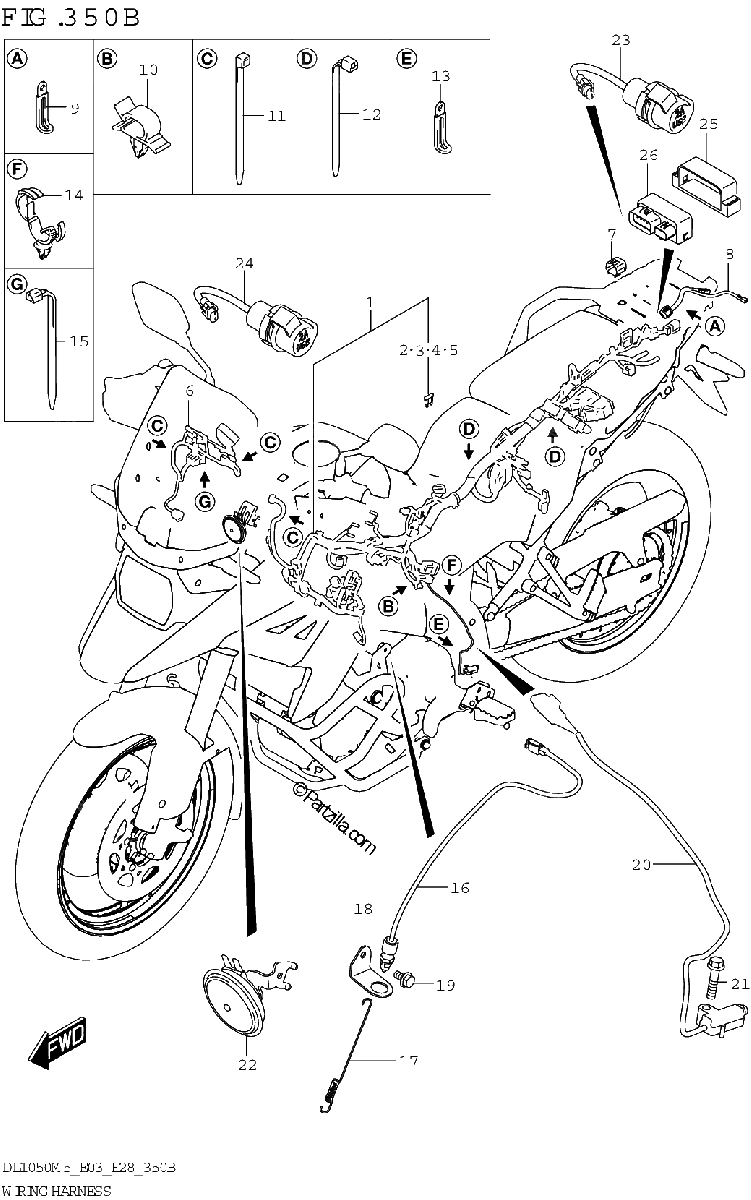

Diagrama de WIRING HARNESS DL1050RR

Repuestos

#1
36610-06L60
HARNESS,WIRING
$1030.65¢515 327
1
#2
09481-05502
FUSE (5A)
No Disponible
1
#3
09481-10501
.FUSE (10A)
$2.48¢1 242
1
#4
09481-15501
.FUSE (15A)
$2.48¢1 242
1
#5
09481-30501
.FUSE (30A)
$2.81¢1 403
1
#6
36620-06L10
HARNESS,WIRING NO.2
$241.41¢120 704
1
#7
36654-28K00
CAP,OBD CONNECTOR
$10.83¢5 416
1
#8
36856-06L00
WIRE,REAR TURNSIGNAL LEAD
$47.52¢23 759
1
#9
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#10
09403-10319
CLAMP
No Disponible
1
#11
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#12
09407-19401
CLAMP (L:190)
$3.68¢1 840
1
#13
09404-08211
CLAMP
$2.70¢1 351
1
#14
09403-13311
CLAMP
No Disponible
1
#15
09407-14403
CLAMP (L:125)
$2.69¢1 346
1
#16
37740-06L00
SWITCH ASSY,STOP LAMP
$21.14¢10 568
1
#17
43259-31J00
SPRING, STOP LAMP
$8.48¢4 238
1
#18
43251-31J00
BRACKET, STOP SWITCH
$9.28¢4 640
1
#19
01550-0612A
BOLT
$2.36¢1 179
1
#20
37840-06L00
SWITCH ASSY,SIDE STAND
$102.66¢51 330
1
#21
09103-08357
BOLT (8X35)
$5.04¢2 519
1
#22
38500-06L00
HORN ASSY
$77.48¢38 738
1
#23
38850-31J00
TERMINAL, POWER SOURCE
$91.25¢45 626
1
#24
39105-06L00
SOCKET,USB
$108.16¢54 079
1
#25
36744-06L10
HOLDER,RELAY
$13.80¢6 900
1
#26
38860-06L00
RELAY ASSY
$165.89¢82 944
1
