WIRING HARNESS E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

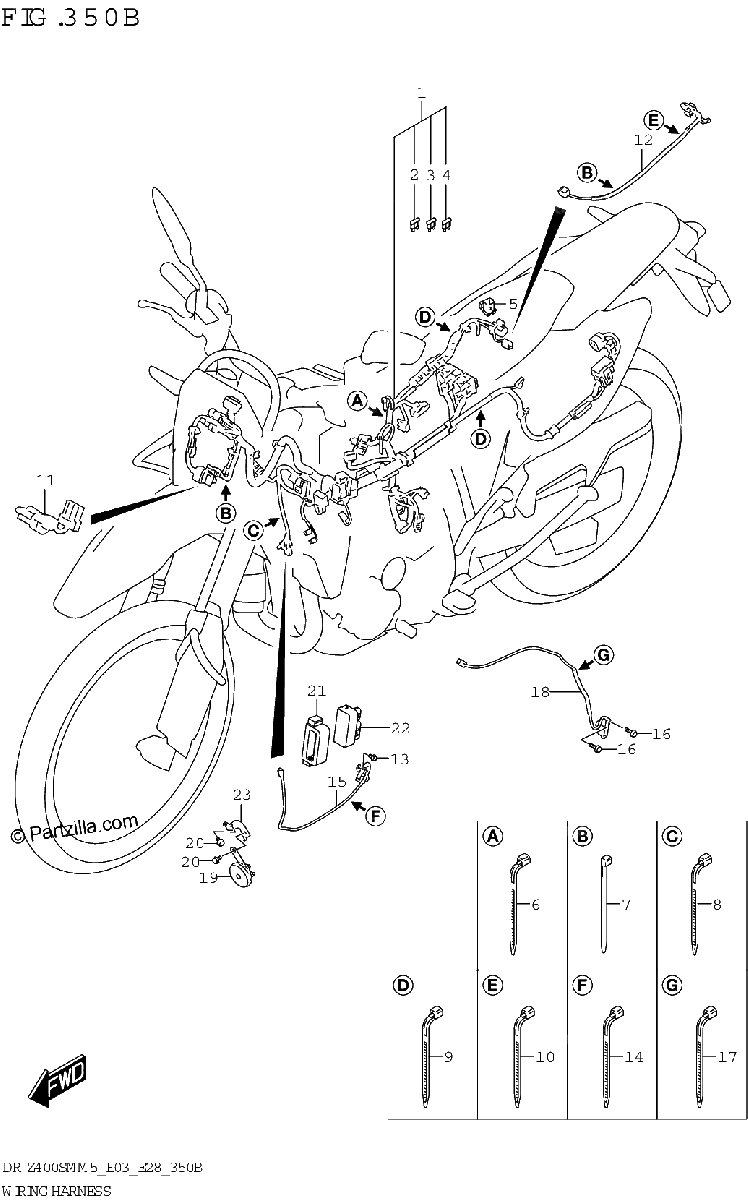

Diagrama de WIRING HARNESS E33

Repuestos

#1
36610-37L10
HARNESS,WIRING
$1206.84¢603 419
1
#2
09481-10501
.FUSE (10A)
$2.70¢1 350
1
#3
09481-15501
.FUSE (15A)
$2.70¢1 350
1
#4
09481-30501
.FUSE (30A)
$3.05¢1 525
1
#5
36654-28K00
CAP,OBD CONNECTOR
$11.78¢5 888
1
#6
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#7
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#8
09407-18402
CLAMP (L:165)
$2.89¢1 444
1
#9
09407-19401
CLAMP (L:190)
$4.00¢2 000
1
#10
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#11
36853-37L00
WIRE,HEAD LAMP LEAD
$57.41¢28 706
1
#12
36859-37L00
WIRE,REAR COMB LEAD
$70.53¢35 263
1
#13
09103-06285
BOLT (6X12)
$2.56¢1 281
1
#14
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#15
37740-37L00
SWITCH ASSY,STOP LAMP
$104.81¢52 406
1
#16
01550-0620A
BOLT
$2.56¢1 281
1
#17
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#18
37840-37L00
SWITCH ASSY,SIDE STAND
$118.00¢59 000
1
#19
38500-41K01
HORN ASSY
$126.56¢63 281
1
#20
01550-0610A
.BOLT
$2.56¢1 281
1
#21
36744-06L00
HOLDER,RELAY
$27.77¢13 888
1
#22
38860-06L00
RELAY ASSY
$180.31¢90 156
1
#23
46420-37L00
PLATE,HORN
$9.91¢4 956
1
