OIL HOSE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

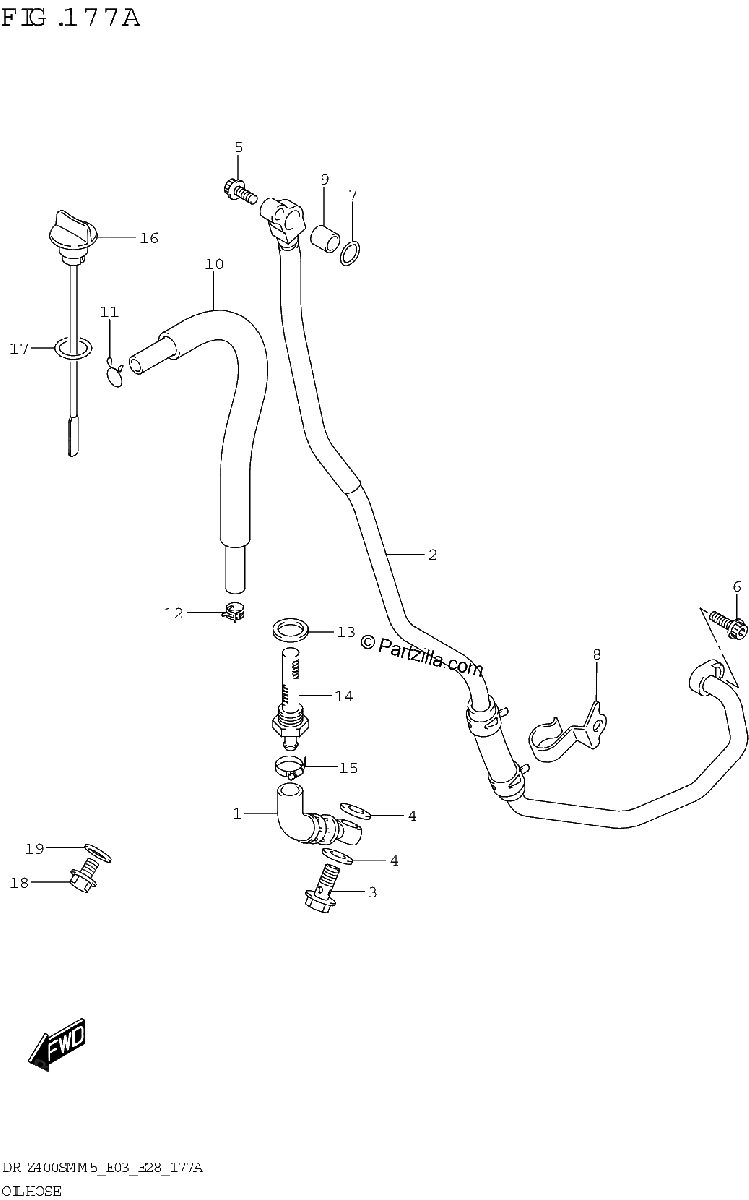

Diagrama de OIL HOSE

Repuestos

#1
16460-29F10
HOSE, OIL TANK RH
$100.28¢50 138
1
#2
16470-37L00
HOSE,OIL TANK,L
$164.50¢82 250
1
#3
16463-37L00
UNION
No Disponible
1
#4
09168-14015
GASKET (14X20X1.5)
$2.63¢1 313
1
#5
07120-0616A
BOLT
$3.31¢1 656
1
#6
07120-0620A
BOLT
$3.56¢1 781
1
#7
09280-54001
.O RING (D:2.4, ID:52.6) | NOT ILLUSTRATED
$4.40¢2 200
1
#8
16491-29F11
CLAMP, OIL TANK HOSE
$9.60¢4 800
1
#9
04211-11129
.PIN
$2.30¢1 150
1
#10
16480-37L00
HOSE,OIL TANK OVER FLOW
$34.31¢17 156
1
#11
09401-12403
CLIP
$2.31¢1 156
1
#12
09401-11413
CLIP
$2.92¢1 463
1
#13
09168-18007
GASKET (18X22X2)
$3.74¢1 869
1
#14
16550-29F00
STRAINER, FRAME HEAD UNDER
$102.16¢51 081
1
#15
09401-17003
CLIP,OIL TANK R HOSE
$3.19¢1 594
1
#16
16561-37L00
GAUGE,OIL LEVEL
$10.09¢5 044
1
#17
09280-17003
O RING (D:3.1,ID:16.8)
$2.14¢1 069
1
#18
09247-10008
PLUG (10X12)
$2.56¢1 281
1
#19
09168-10002
GASKET (10X14X3.6)
$2.48¢1 238
1
