PILLION FOOTREST

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

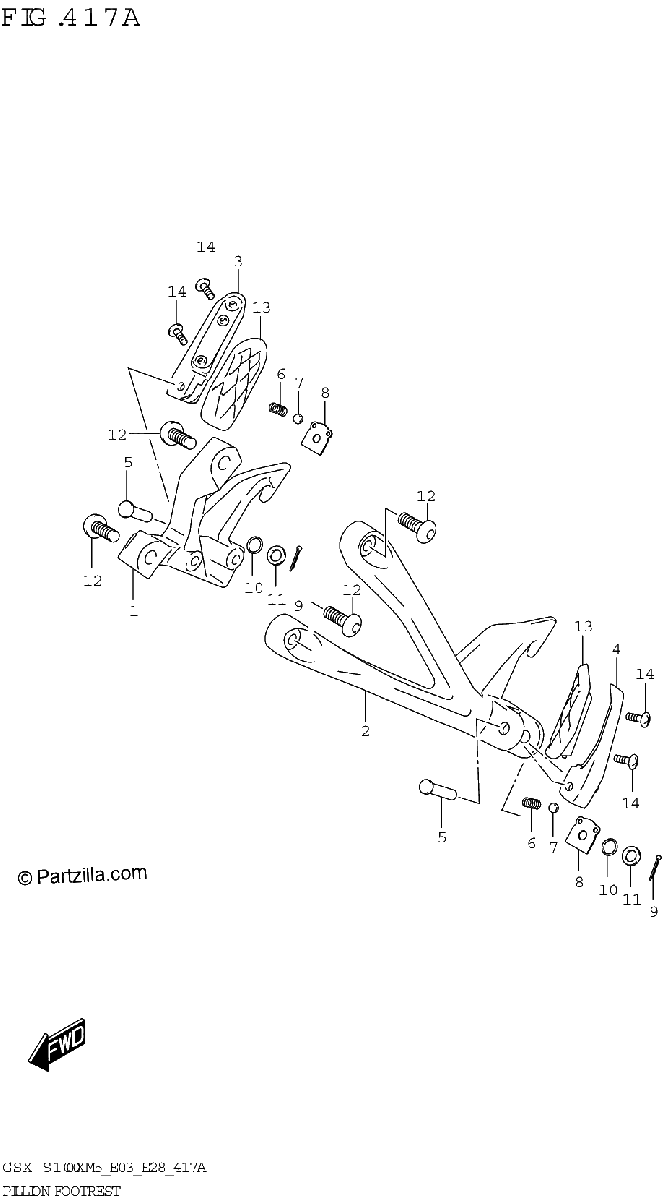

Diagrama de PILLION FOOTREST

Repuestos

#1
43811-48K00
BRACKET,PILLION FOOTREST,R
$194.03¢97 013
1
#2
43821-48K00
BRACKET,PILLION FOOTREST,L
$194.03¢97 013
1
#3
43611-10L00
.BAR,PILLION FOOTREST RH
$86.21¢43 106
1
#4
43621-10L00
.BAR,PILLION FOOTREST LH
$86.21¢43 106
1
#5
09200-08076
PIN,PILLION FOOTREST
$4.69¢2 344
1
#6
09440-06039
.SPRING
$4.29¢2 144
1
#7
06111-08004
.BALL
$1.70¢850
1
#8
43816-10L00
.PLATE,PILLION FOOTREST
$8.35¢4 175
1
#9
04111-2015A
COTTER PIN
$1.59¢794
1
#10
18592-68K00
.O RING (D:2.4,ID:6.9)
$6.50¢3 250
1
#11
09160-08090
WASHER (8.5X14X1.6)
$3.10¢1 550
1
#12
09106-08213
BOLT,PILLION FOOTREST BRKT
$4.46¢2 231
1
#13
43550-10L00
.RUBBER,FOOTREST
$24.64¢12 319
1
#14
02142-0516A
BOLT | LOWER
$1.86¢931
1
