WIRING HARNESS

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

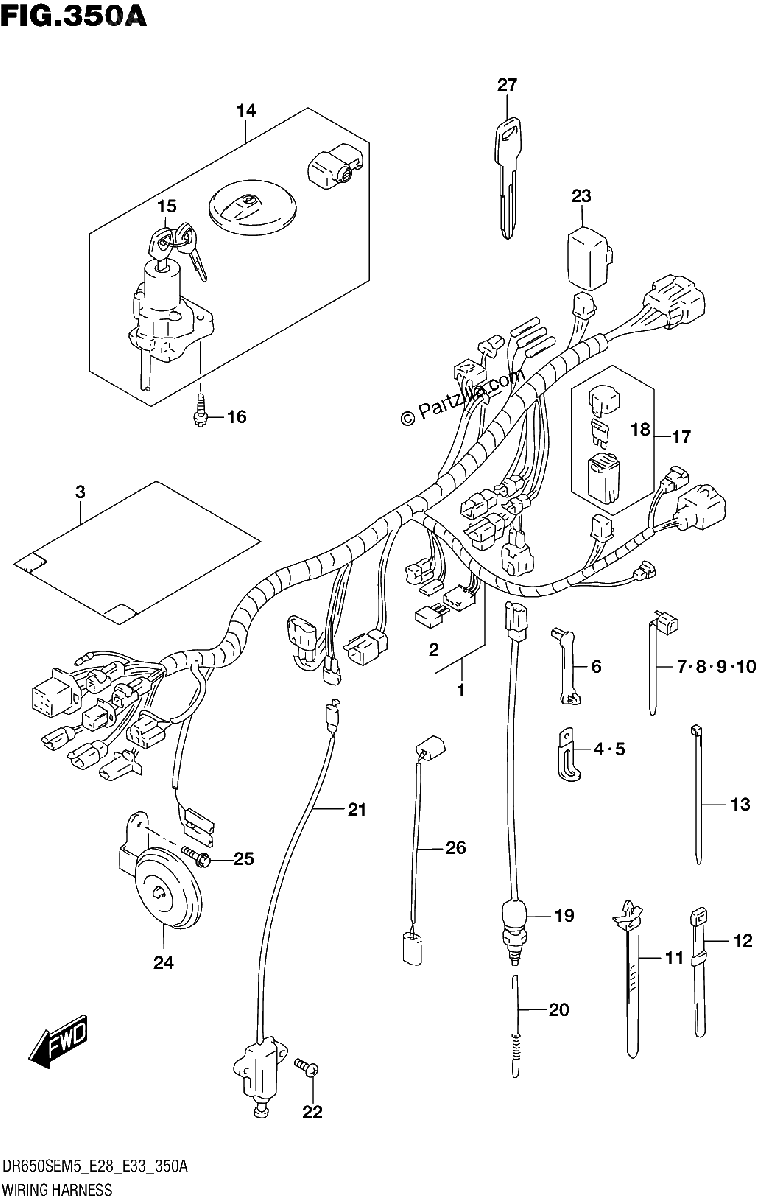

Diagrama de WIRING HARNESS

Repuestos

#1
36610-32E30
HARNESS, WIRING
$761.35¢380 675
1
#2
36611-38A10
.DIODE
$16.14¢8 069
1
#3
36618-15D21
COVER,WIRING HARNESS
$25.46¢12 731
1
#4
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#5
09404-08422
CLAMP (L:80)
$3.47¢1 737
1
#6
09407-03401
CLAMP (L:33)
$3.66¢1 831
1
#7
09407-11401
CLAMP (L:95)
$3.46¢1 731
1
#8
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#9
09407-18402
CLAMP (L:165)
$2.89¢1 444
1
#10
09407-25401
CLAMP (L:235)
$5.49¢2 744
1
#11
09407-11402
CLAMP (L:90)
$2.36¢1 181
1
#12
09407-12402
CLAMP (L:120)
$3.65¢1 825
1
#13
09407-10404
CLAMP (L:100)
$3.40¢1 700
1
#14
37000-04823
LOCK SET
$350.09¢175 044
1
#15
37100-04F01
LOCK ASSY,STEERING
$137.06¢68 531
1
#16
09139-08016
BOLT (8X20)
$3.96¢1 981
1
#17
36740-32E00
FUSE ASSY
No Disponible
1
#18
09481-10101
.FUSE (10A) | OPT
$2.71¢1 356
1
#19
37740-32E00
SWITCH ASSY, STOP
$35.77¢17 888
1
#20
09443-06016
SPRING
$4.31¢2 156
1
#21
37840-44A22
SWITCH ASSY,SIDE STAND
$81.48¢40 738
1
#22
02112-0616B
.SCREW
$2.85¢1 425
1
#23
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#24
38500-32E10
HORN ASSY
$75.71¢37 856
1
#25
01550-0612A
BOLT
$2.56¢1 281
1
#26
36851-32E00
WIRE, THROTTLE SENSOR
No Disponible
1
#27
37146-33E00
KEY, BLANK
$25.30¢12 650
1
