ELECTRICAL GSX S1000RQM4 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

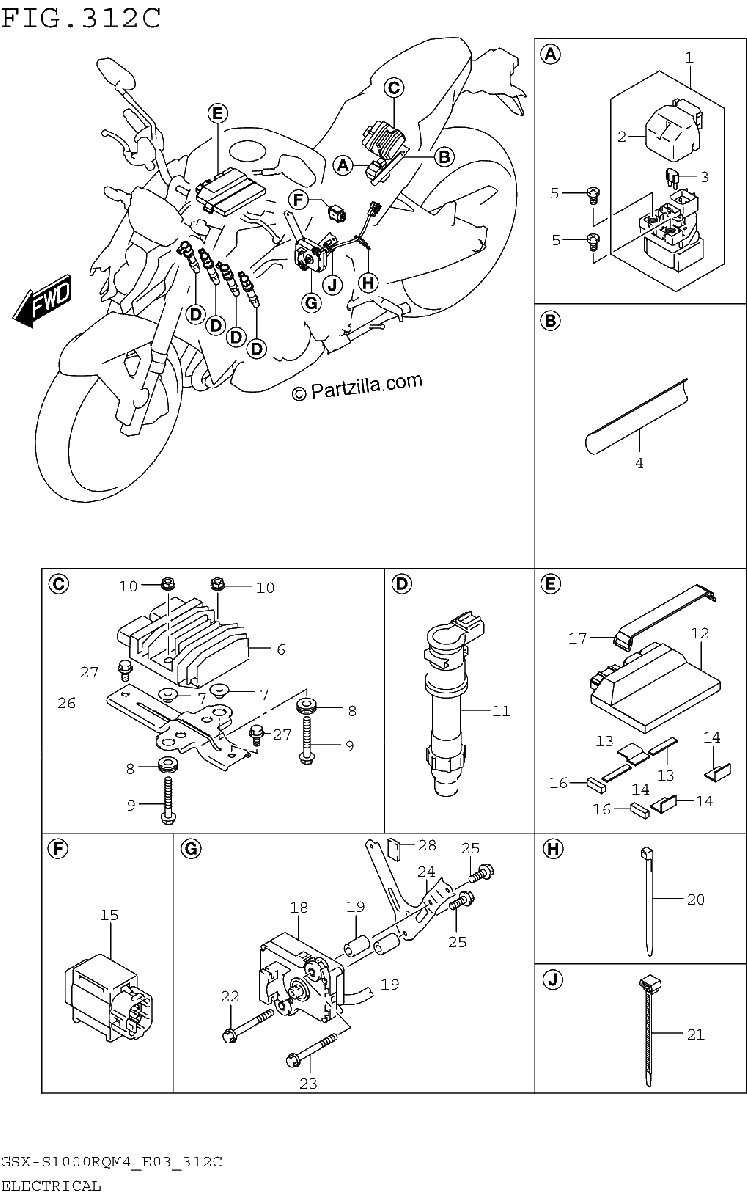

Diagrama de ELECTRICAL GSX S1000RQM4 E33

Repuestos

#1
31800-38G10
RELAY ASSY, STARTING MOTOR
$116.02¢58 012
1
#2
31861-38G00
.COVER
$6.60¢3 300
1
#3
09481-30501
.FUSE (30A)
$3.05¢1 525
1
#4
45414-38G00
TAPE
No Disponible
1
#5
09128-06013
SCREW (6X8)
$1.63¢813
1
#6
32800-26J10
RECTIFIER ASSY
$260.41¢130 206
1
#7
09180-06331
.SPACER (6.2X8.4X10.9)
$6.25¢3 125
1
#8
09320-08501
CUSHION
$3.85¢1 925
1
#9
01550-0635A
BOLT
$3.01¢1 506
1
#10
08316-1006A
NUT
$2.85¢1 425
1
#11
33410-47H00
COIL ASSY, IGNITION
$185.16¢92 581
1
#12
32910-48K00
HARDWARE, FI CONTROL UNIT
$1223.90¢611 950
1
#13
33652-38A10
CUSHION, FI (20X90X2)
$6.74¢3 369
1
#14
33652-36100
PROTECTOR (170X95X3.0) | CUT AS REQUIRED
$3.17¢1 588
1
#15
33960-06G10
SENSOR ASSY, FUEL CUT
$107.21¢53 606
1
#16
44277-18K00
CUSHION, TANK COVER FRONT NO.
$3.65¢1 825
1
#17
09462-00015
BAND
$14.59¢7 294
1
#18
33970-48G02
ACTUATOR ASSY,EXHAUST CONTROL
$547.79¢273 894
1
#19
09180-06345
SPACER (6.2X14.5X26)
$13.50¢6 750
1
#20
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#21
09407-14413
CLAMP
No Disponible
1
#22
01550-0650A
BOLT
$3.75¢1 875
1
#23
01550-0655A
BOLT
No Disponible
1
#24
47420-04K00
BRACKET, ACTUATOR
No Disponible
1
#25
01547-0616A
BOLT
$2.63¢1 313
1
#26
47431-04K01
BRACKET, ELECTRIC PARTS
$20.10¢10 050
1
#27
01550-0612A
BOLT
$2.56¢1 281
1
#28
65742-48K00
CUSHION
$8.13¢4 063
1
