TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

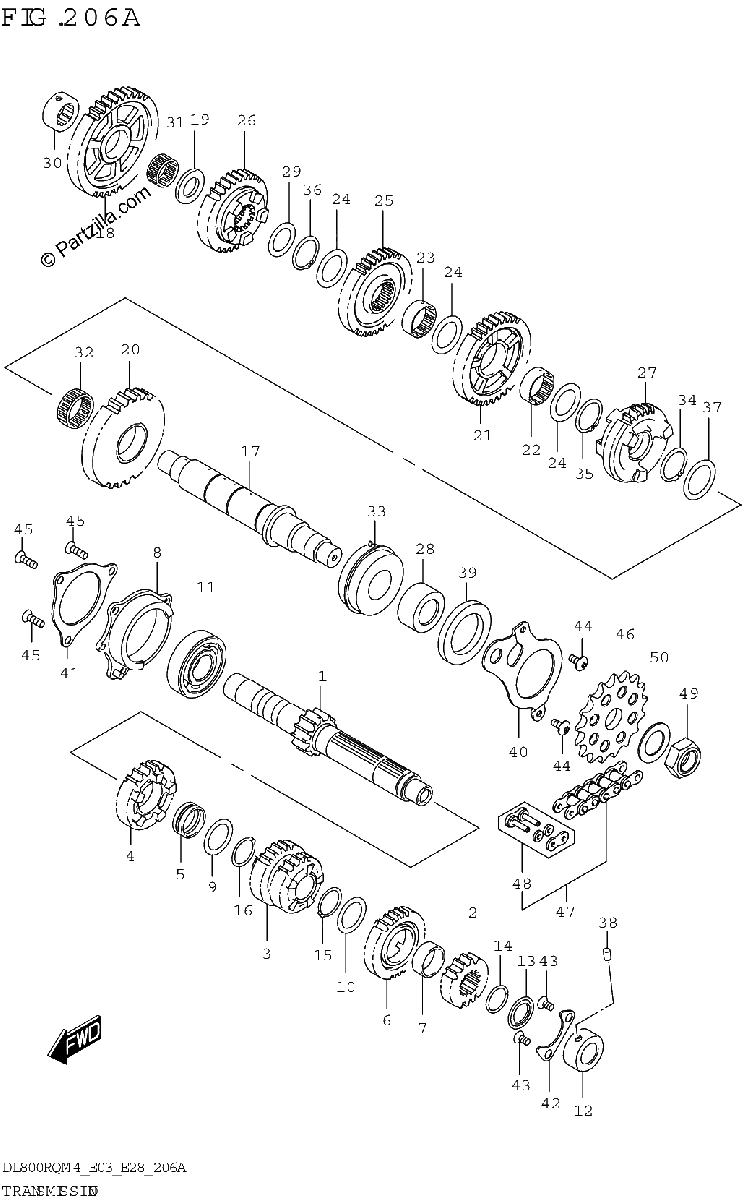

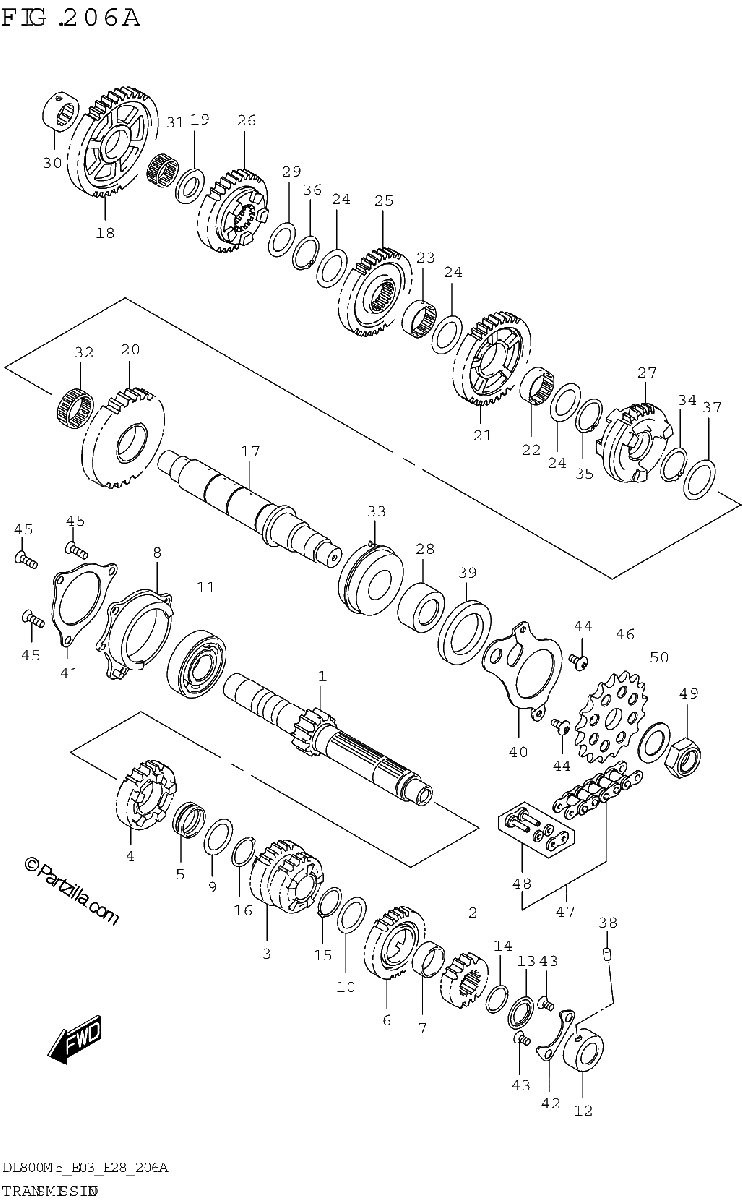

Diagrama de TRANSMISSION

Repuestos

#1
24120-25L00
SHAFT, CNTR (NT:14)
$272.50¢136 250
1
#2
24221-25L00
GEAR, 2ND DRIVE (NT:15)
$97.35¢48 675
1
#3
24231-25L00
GEAR, 3RD & 4TH DRIVE (NT:20/24)
$162.03¢81 013
1
#4
24251-25L00
GEAR, 5TH DRIVE (NT:26)
$120.25¢60 125
1
#5
24252-35F00
BUSH 5TH DRIVE GEAR
$33.35¢16 675
1
#6
24261-25L00
GEAR, 6TH DRIVE (NT:28)
$87.29¢43 644
1
#7
24262-35F10
BUSH, 6TH DRIVE GEAR
$38.75¢19 375
1
#8
24770-18H10
HOUSING, CENTER SHAFT BRG RH
No Disponible
1
#9
09160-27008
WASHER (27X36X1)
$4.84¢2 419
1
#10
09167-27001
LOCK WASHER
$3.09¢1 544
1
#11
09262-25073
BEARING (25X62X17) | RH
$30.46¢15 231
1
#12
09263-20123
BEARING
$63.03¢31 513
1
#13
09285-20006
OIL SEAL (20X31.2X2.7)
$7.66¢3 831
1
#14
09380-27004
CIRCLIP
$4.34¢2 169
1
#15
09380-27006
CIRCLIP
$3.55¢1 775
1
#16
09380-27006
CIRCLIP
$3.55¢1 775
1
#17
24131-25L00
SHAFT, DRIVE
$230.21¢115 106
1
#18
24311-25L00
GEAR, 1ST DRIVEN (NT:43)
$106.34¢53 169
1
#19
24315-25L00
SPACER, 1ST DRIVEN GEAR RH
$8.94¢4 469
1
#20
24321-25L00
GEAR, 2ND DRIVEN (NT:33)
$126.00¢63 000
1
#21
24331-25L00
GEAR, 3RD DRIVEN (NT:34)
$118.77¢59 387
1
#22
24332-24F20
BUSH, 4TH DRIVEN GEAR
$49.69¢24 844
1
#23
24332-24F20
BUSH, 4TH DRIVEN GEAR
$49.69¢24 844
1
#24
24333-47H00
WASHER, 3RD 4TH DRIVE
$10.48¢5 238
1
#25
24341-25L00
GEAR, 4TH DRIVEN (NT:34)
$122.40¢61 200
1
#26
24351-25L00
GEAR, 5TH DRIVEN (NT:32)
$114.16¢57 081
1
#27
24361-25L00
GEAR, 6TH DRIVEN (NT:31)
$119.85¢59 925
1
#28
27531-25L00
SPACER, ENGINE SPROCKET
$31.41¢15 706
1
#29
09181-24005
SHIM (24X34X1)
$4.19¢2 094
1
#30
09263-20087
BEARING (20X34X13.5)
$65.85¢32 925
1
#31
09263-24030
BEARING (24X28X13)
$33.29¢16 644
1
#32
09263-30018
BEARING (30X35X12.8)
$34.35¢17 175
1
#33
09267-30011
BEARING (30X62X23.8)
$219.46¢109 731
1
#34
09380-30009
CIRCLIP
$4.11¢2 056
1
#35
09380-30009
CIRCLIP
$4.11¢2 056
1
#36
09380-30009
CIRCLIP
$4.11¢2 056
1
#37
09181-30167
SHIM (30X40X1)
$4.84¢2 419
1
#38
09261-06003
PIN (6X10)
$1.94¢969
1
#39
09283-42018
OIL SEAL (42X62X7)
$42.76¢21 381
1
#40
24741-25L00
RETAINER, CL PUSH ROD OIL SEA
$14.09¢7 044
1
#41
24751-18H00
RETAINER, COUNTER SHAFT RH
No Disponible
1
#42
24751-25L00
RETAINER, COUNTER SHAFT BRG L
$7.16¢3 581
1
#43
09126-06011
SCREW (6X12)
$2.63¢1 313
1
#44
09139-06153
SCREW (6X13)
$3.40¢1 700
1
#45
09139-06159
SCREW (6X20)
$5.38¢2 688
1
#46
27511-20A21
SPROCKET,ENGINE (NT:17)
$64.56¢32 281
1
#47
27600-17K00-126
CHAIN ASSY,DRIVE
$429.44¢214 719
1
#48
27620-17K00
.JOINT SET, DRIVE CHAIN
$23.41¢11 706
1
#49
09159-20004
NUT
$18.43¢9 213
1
#50
09181-25268
SHIM (25X40X1.5)
$3.77¢1 888
1
