CYLINDER HEAD GSX S1000TRQM4 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

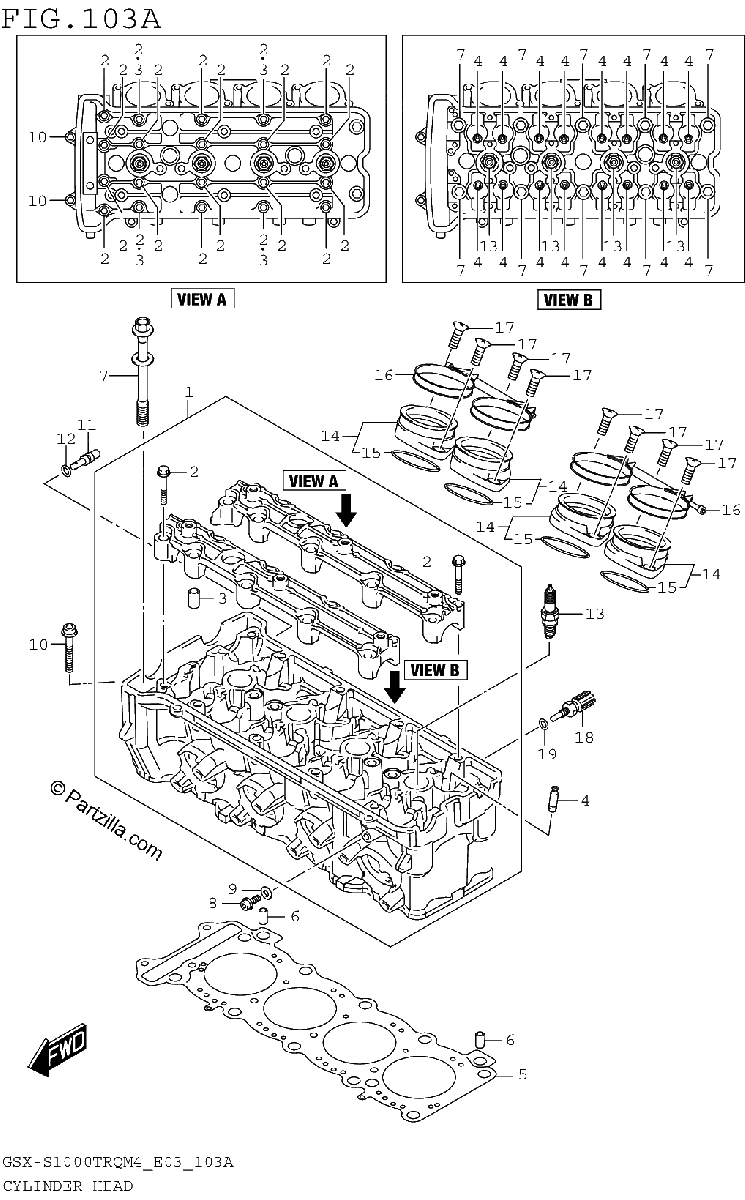

Diagrama de CYLINDER HEAD GSX S1000TRQM4 E03

Repuestos

#1
11100-48K00
HEAD ASSY,CYLINDER
$1955.72¢977 862
1
#2
09103-06266
.BOLT (6X40)
$2.55¢1 277
1
#3
09206-08007
.PIN (6.2X8X16)
$3.14¢1 570
1
#4
11115-29G70
GUIDE, VALVE (OS 0.3) *{OPT}*
$37.09¢18 544
1
#5
11141-21H00
GASKET, CYLINDER HEAD
$98.64¢49 318
1
#6
04211-11169
PIN
$2.12¢1 058
1
#7
11117-30G00
BOLT, CYLINDER HEAD (L:105)
$10.21¢5 106
1
#8
01550-0612A
BOLT
$2.36¢1 179
1
#9
09168-06023
GASKET (5.8X13X1.2)
$2.42¢1 208
1
#10
07120-0650A
BOLT
$3.47¢1 737
1
#11
09493-80005
JET(8)
$19.63¢9 815
1
#12
09280-04004
O RING (D:1.2,ID:4)
$2.04¢1 018
1
#14
13101-48K00
PIPE ASSY,INTAKE
$49.43¢24 713
1
#15
09280-48010
.O RING (D:2.4,ID:47.2)
$10.60¢5 302
1
#16
13170-29G02
CLAMP, INTAKE PIPE
$32.64¢16 318
1
#17
02122-0616B
SCREW
$2.37¢1 185
1
#18
13650-49X00
SENSOR, WATER TEMPERATURE
$98.93¢49 467
1
#19
09168-12017
GASKET (12X17X1)
$2.36¢1 179
1
#13-1
09482-00557
SPARK PLUG (IU27D) | DENSO
$18.22¢9 108
1
#13-2
09482-00558
SPARK PLUG (CR9EIA-9) | NGK
$12.94¢6 469
1
#13-3
09482-00559
SPARK PLUG (IU31D) | OPT
$24.29¢12 144
1
#13-4
09482-00560
SPARK PLUG (CR10EIA-9) | OPT
$11.90¢5 951
1
