WIRING HARNESS SV650M4 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

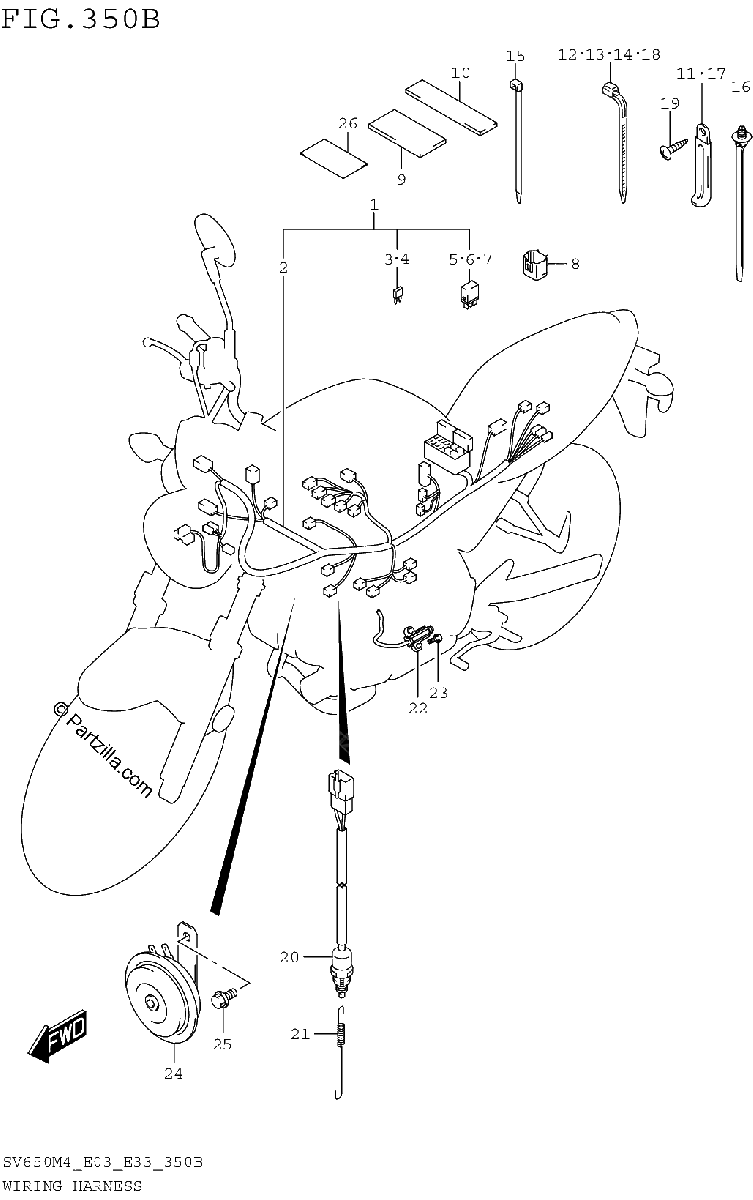

Diagrama de WIRING HARNESS SV650M4 E33

Repuestos

#1
36610-18K30
HARNESS,WIRING
$1046.29¢523 146
1
#2
36618-35F00
COVER
$12.50¢6 250
1
#3
09481-10504
.FUSE (10A)
$2.45¢1 225
1
#4
09481-15504
.FUSE (15A)
$2.85¢1 426
1
#5
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#6
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#7
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$37.17¢18 584
1
#8
36654-06J01
CAP,TS
$17.19¢8 596
1
#9
36920-08D00
PROTECTOR (30X60X3)
No Disponible
1
#10
94474-22D00
PROTECTOR (30X70)
No Disponible
1
#11
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#12
09407-14403
CLAMP (L:125)
$2.69¢1 346
1
#13
09407-18402
CLAMP (L:165)
$2.66¢1 328
1
#14
09407-19401
CLAMP (L:190)
$3.68¢1 840
1
#15
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#16
09407-17403
CLAMP (L:154)
$5.54¢2 772
1
#17
09404-06030
CLAMP (L:80)
No Disponible
1
#18
09407-25401
CLAMP (L:235)
$5.05¢2 524
1
#19
03541-0412A
SCREW
$1.64¢822
1
#20
37740-44H01
SWITCH ASSY, STOP LAMP
$24.72¢12 362
1
#21
09443-06016
SPRING
$3.97¢1 984
1
#22
37840-25D01
SWITCH ASSY,SIDE STAND
$74.96¢37 479
1
#23
01550-0620A
BOLT
$2.36¢1 179
1
#24
38500-18K00
HORN ASSY
No Disponible
1
#25
01550-0812A
BOLT | FRONT
$2.77¢1 386
1
#26
36611-16G00
TAPE, WIRING HARNESS
$3.77¢1 886
1
