REAR MASTER CYLINDER SV650AM4 E33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

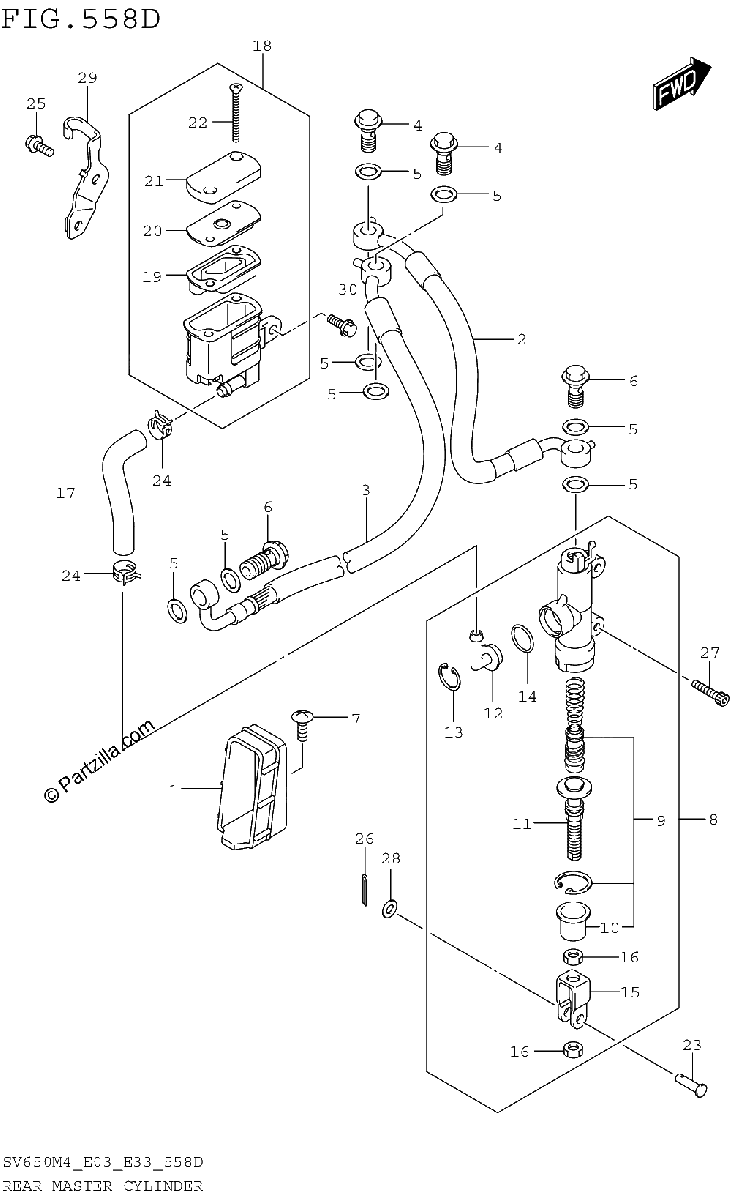

Diagrama de REAR MASTER CYLINDER SV650AM4 E33

Repuestos

#1
69243-44H00
GUIDE, REAR BRAKE HOSE
No Disponible
1
#2
69480-18K11
HOSE,RR BK MASTER TO UNIT
No Disponible
1
#3
69450-18K01
HOSE,RR UNIT TO BK CLPR
No Disponible
1
#4
09360-10042
UNION
$6.97¢3 484
1
#5
09161-10009
WASHER (10X15X1.5)
$2.20¢1 098
1
#6
09360-10062
UNION
$6.97¢3 484
1
#7
02142-0616A
SCREW
$1.64¢822
1
#8
69600-44H00
CYLINDER ASSY, REAR MASTER
No Disponible
1
#9
69600-34821
PISTON/CUP SET
$29.16¢14 582
1
#10
69691-04A00
BOOT
$6.42¢3 209
1
#11
69670-48B00
.ROD, PUSH
$30.43¢15 215
1
#12
69672-00B20
.CONNECTOR
$7.69¢3 847
1
#13
69674-00B20
.CIRCLIP
$4.47¢2 237
1
#14
69686-34200
.O RING
$3.36¢1 679
1
#15
69692-44H00
.YOKE
$20.95¢10 476
1
#16
69693-05A00
.NUT
$2.13¢1 064
1
#17
69731-18K10
HOSE,REAR RESERVOIR TANK
$16.45¢8 223
1
#18
69740-18K00
TANK ASSY, RESERVOIR
$30.82¢15 410
1
#19
69667-01H00
.DIAPHRAGM
$7.82¢3 910
1
#20
69668-01H00
.PLATE, DIAPHRAGM
$7.44¢3 720
1
#21
69669-18K00
.CAP
$17.86¢8 930
1
#22
69689-01H00
.SCREW
$5.52¢2 760
1
#23
09200-06037
PIN
$4.45¢2 225
1
#24
09401-12404
CLIP
$2.84¢1 420
1
#25
09103-06525
BOLT (6X12) *{(E28,E33)}*
$1.78¢891
1
#26
04111-2015A
COTTER PIN
$1.46¢730
1
#27
07130-0625A
BOLT
$3.16¢1 581
1
#28
08322-0106A
WASHER
$2.20¢1 098
1
#29
69750-18K10
BRACKET, REAR RESERVOIR TANK
$16.93¢8 464
1
#30
09103-06526
BOLT,CONNECTOR (6X16)
$1.91¢954
1
