ELECTRICAL E03 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

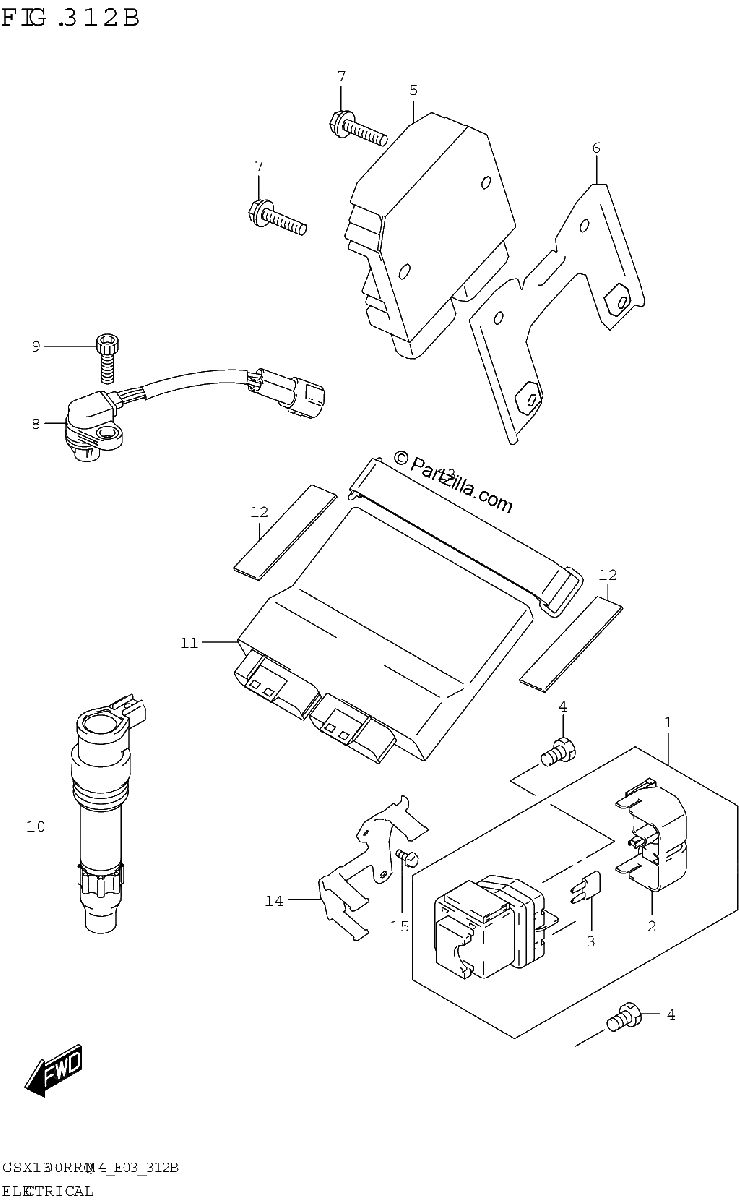

Diagrama de ELECTRICAL E03 E28

Repuestos

#1
31800-44G00
RELAY ASSY, STARTING MOTOR
$110.91¢55 453
1
#2
31861-38G00
.COVER
$6.07¢3 036
1
#3
09481-30501
.FUSE (30A)
$2.81¢1 403
1
#4
09128-06013
SCREW (6X8)
$1.49¢747
1
#5
32800-26J10
RECTIFIER ASSY
$239.58¢119 790
1
#6
94560-10L00
BRACKET,RECTIFIER
$27.06¢13 530
1
#7
02162-0625B
SCREW
$1.62¢811
1
#8
33220-01H01
SENSOR ASSY,CAM POSITION
$118.47¢59 236
1
#9
07130-0616A
BOLT
$2.85¢1 426
1
#10
33410-10L00
COIL ASSY,IGNITION
$120.72¢60 358
1
#11
32910-10L00
ECM,BLANK
$1125.99¢562 994
1
#12
33652-38A10
CUSHION, FI (20X90X2)
$6.20¢3 099
1
#13
09462-00007
BAND
$4.45¢2 225
1
#14
47423-10L00
BRACKET,RELAY
$11.56¢5 779
1
#15
01550-0616A
BOLT
$2.36¢1 179
1
