WIRING HARNESS GSX R1000RA GSX R1000RZA E03 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

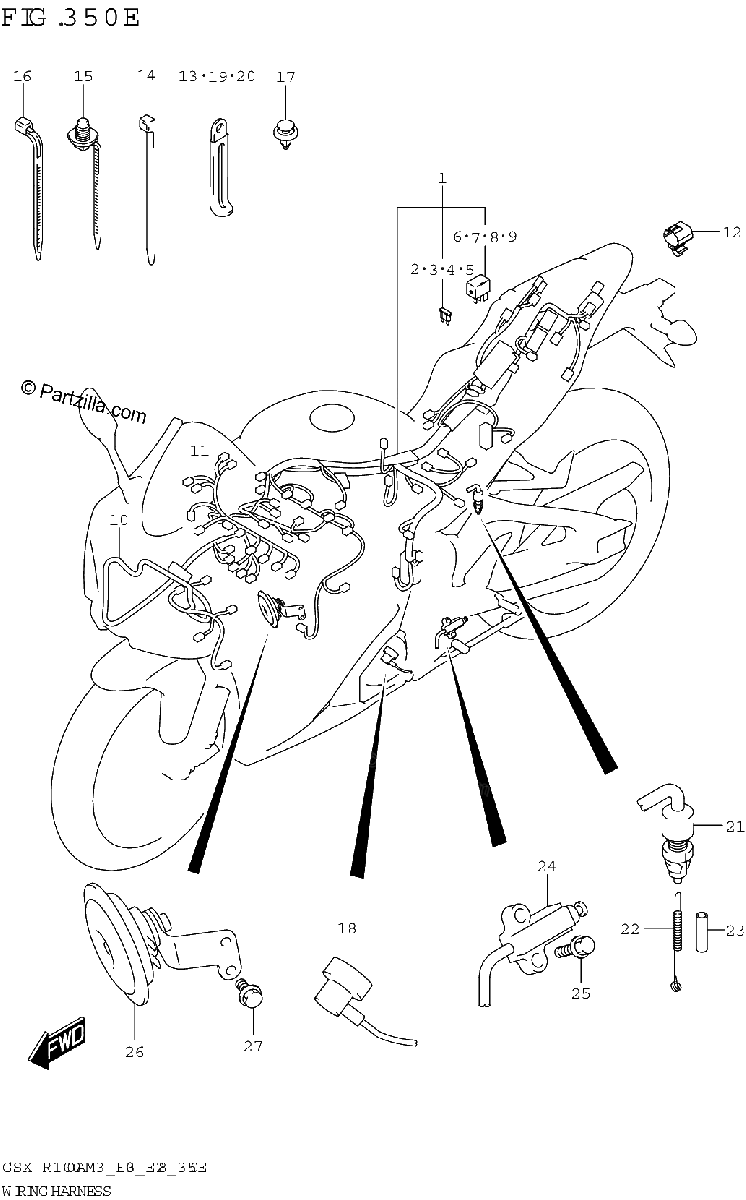

Diagrama de WIRING HARNESS GSX R1000RA GSX R1000RZA E03 E28

Repuestos

#1
36610-17KH0
HARNESS,WIRING NO.1
$1090.04¢545 019
1
#2
09481-07504
.FUSE (7.5A)
$1.68¢838
1
#3
09481-10504
.FUSE (10A)
$2.66¢1 331
1
#4
09481-15504
.FUSE (15A)
$3.10¢1 550
1
#5
09481-30504
.FUSE (30A)
$2.59¢1 294
1
#6
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#7
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#8
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#9
38860-76F01
.RELAY ASSY | FOR SIDE STAND
$40.40¢20 200
1
#10
36620-17K30
HARNESS, WIRING NO.2
$336.54¢168 269
1
#11
36630-17K00
HARNESS, WIRING NO.3
$269.16¢134 581
1
#12
36654-06J31
CAP,TS
$19.63¢9 813
1
#13
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#14
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#15
09407-17403
CLAMP (L:154)
$6.03¢3 013
1
#16
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#17
09409-06328
CLIP
$3.80¢1 900
1
#18
36851-17K00
WIRE, OIL PRESSURE SWITCH
No Disponible
1
#19
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#20
09404-06030
CLAMP (L:80)
No Disponible
1
#21
37740-17K00
SWITCH ASSY, STOP LAMP
$34.25¢17 125
1
#22
43232-17K00
SPRING
$6.44¢3 219
1
#23
09352-50005-060
TUBE,BRAKE LAMP SW SPRING (5X .2X60)
No Disponible
1
#24
37840-35F01
SWITCH ASSY,SIDE STAND
$76.47¢38 238
1
#25
01550-0620A
BOLT
$2.56¢1 281
1
#26
38500-17K00
HORN ASSY
$90.35¢45 175
1
#27
01550-0612A
BOLT
$2.56¢1 281
1
