WIRING HARNESS DL1050RJ

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

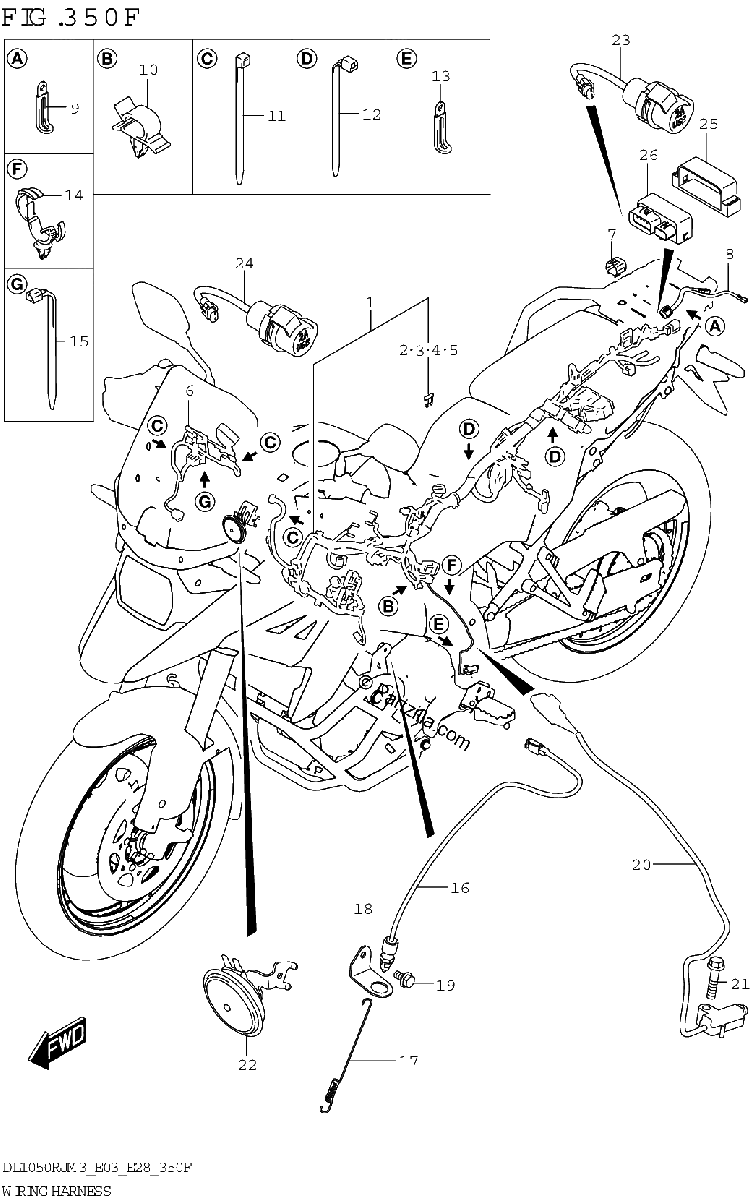

Diagrama de WIRING HARNESS DL1050RJ

Repuestos

#1
36610-06LL0
HARNESS,WIRING
$1120.28¢560 138
1
#2
09481-05501
FUSE (5A)
No Disponible
1
#3
09481-10504
.FUSE (10A)
$2.66¢1 331
1
#4
09481-15504
.FUSE (15A)
$3.10¢1 550
1
#5
09481-30504
.FUSE (30A)
$2.59¢1 294
1
#6
36620-06L10
HARNESS,WIRING NO.2
$262.40¢131 200
1
#7
36654-28K00
CAP,OBD CONNECTOR
$11.78¢5 888
1
#8
36856-06LJ0
WIRE,REAR TURNSIGNAL LEAD
$61.00¢30 500
1
#9
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#10
09403-10319
CLAMP
No Disponible
1
#11
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#12
09407-19401
CLAMP (L:190)
$4.00¢2 000
1
#13
09404-08211
CLAMP
$2.94¢1 469
1
#14
09403-13311
CLAMP
No Disponible
1
#15
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#16
37740-06L00
SWITCH ASSY,STOP LAMP
$22.97¢11 487
1
#17
43259-31J00
SPRING, STOP LAMP
$9.21¢4 606
1
#18
43251-31J00
BRACKET, STOP SWITCH
$10.09¢5 044
1
#19
01550-0612A
BOLT
$2.56¢1 281
1
#20
37840-06L00
SWITCH ASSY,SIDE STAND
$111.59¢55 794
1
#21
09103-08357
BOLT (8X35)
$5.47¢2 738
1
#22
38500-06L00
HORN ASSY
$84.21¢42 106
1
#23
38850-31J00
TERMINAL, POWER SOURCE
$99.19¢49 594
1
#24
39105-06L00
SOCKET,USB
$117.56¢58 781
1
#25
36744-06L10
HOLDER,RELAY
$15.00¢7 500
1
#26
38860-06L00
RELAY ASSY
$180.31¢90 156
1
