ELECTRICAL

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

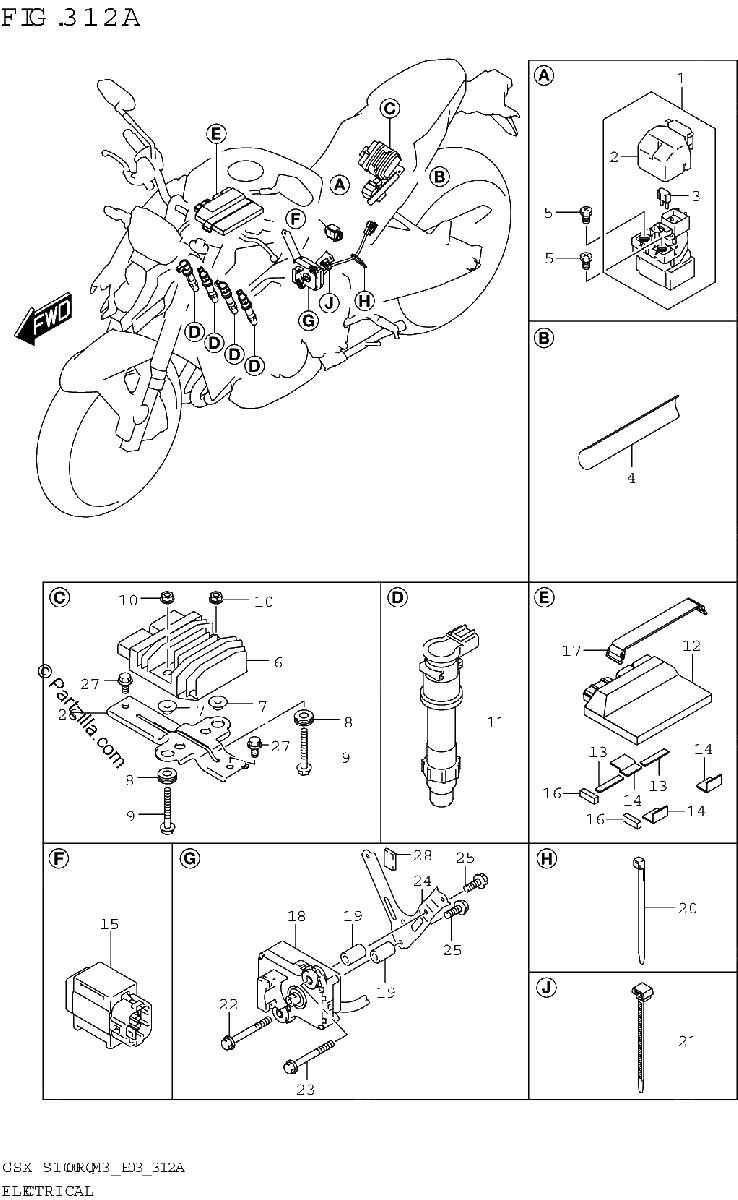

Diagrama de ELECTRICAL

Repuestos

#1
31800-38G10
RELAY ASSY, STARTING MOTOR
$106.74¢53 371
1
#2
31861-38G00
.COVER
$6.07¢3 036
1
#3
09481-30501
.FUSE (30A)
$2.81¢1 403
1
#4
45414-38G00
TAPE
No Disponible
1
#5
09128-06013
SCREW (6X8)
$1.49¢747
1
#6
32800-26J10
RECTIFIER ASSY
$239.58¢119 790
1
#7
09180-06331
.SPACER (6.2X8.4X10.9)
$5.75¢2 875
1
#8
09320-08501
CUSHION
$3.54¢1 771
1
#9
01550-0635A
BOLT
$2.77¢1 386
1
#10
08316-1006A
NUT
$2.62¢1 311
1
#11
33410-47H00
COIL ASSY, IGNITION
$170.35¢85 175
1
#12
32910-10L00
ECM,BLANK
$1125.99¢562 994
1
#13
33652-38A10
CUSHION, FI (20X90X2)
$6.20¢3 099
1
#14
33652-36100
PROTECTOR (170X95X3.0) | CUT AS REQUIRED
$2.92¢1 461
1
#15
33960-06G10
SENSOR ASSY, FUEL CUT
$98.64¢49 318
1
#16
44277-18K00
CUSHION, TANK COVER FRONT NO.
$3.36¢1 679
1
#17
09462-00015
BAND
$13.42¢6 710
1
#18
33970-48G01
ACTUATOR ASSY
$503.96¢251 982
1
#19
09180-06345
SPACER (6.2X14.5X26)
$12.42¢6 210
1
#20
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#21
09407-14413
CLAMP
No Disponible
1
#22
01550-0650A
BOLT
$3.45¢1 725
1
#23
01550-0655A
BOLT
No Disponible
1
#24
47420-04K00
BRACKET, ACTUATOR
No Disponible
1
#25
01547-0616A
BOLT
$2.42¢1 208
1
#26
47431-04K01
BRACKET, ELECTRIC PARTS
$18.49¢9 246
1
#27
01550-0612A
BOLT
$2.36¢1 179
1
#28
65742-48K00
CUSHION
$7.47¢3 738
1
