UNDER COWLING DL650XAM3E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

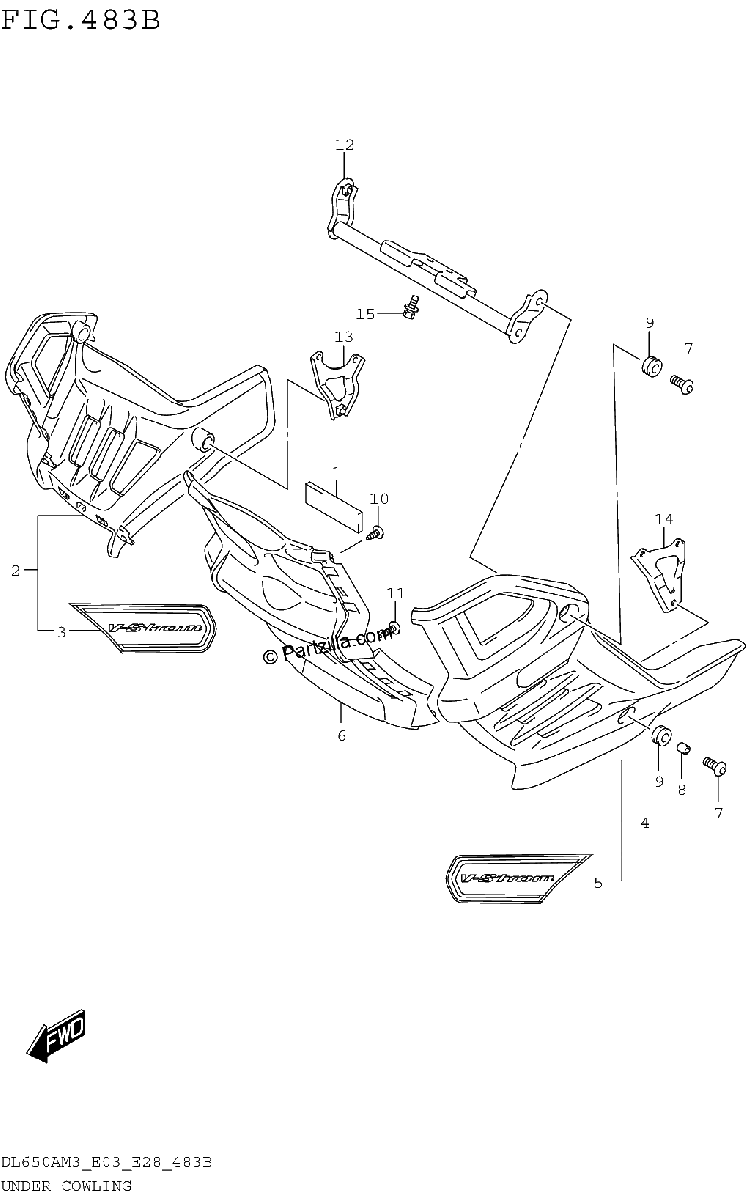

Diagrama de UNDER COWLING DL650XAM3E28

Repuestos

#1
47612-44H00
CUSHION,FRAME COVER LOWER NO.
$9.16¢4 581
1
#2
94470-11J00-291
COWLING,UNDER RH (BLACK)
$161.53¢80 763
1
#3
68181-11J00
.EMBLEM,UNDER COWL RH
No Disponible
1
#4
94480-11J00-291
UNDER COWL LH (BLACK)
$161.53¢80 763
1
#5
68191-11J00
.EMBLEM,UNDER COWL,LH
No Disponible
1
#6
94491-11J00-291
COWLING,UNDER CTR (BLACK)
$79.15¢39 575
1
#7
09139-06139
SCREW (6X16)
$3.80¢1 900
1
#8
09180-06263
SPACER (6.5X9X9)
$2.19¢1 094
1
#9
09320-09016
CUSHION
$2.56¢1 281
1
#10
03541-0510B
SCREW
$2.94¢1 469
1
#11
03541-0516B
SCREW
$2.30¢1 150
1
#12
94520-11J00
BRACKET,UNDER COWLING FRONT
$50.84¢25 419
1
#13
94530-11J00
BRACKET,UNDER COWLING RH
$11.21¢5 606
1
#14
94540-11J00
BRACKET,UNDER COWLING LH
$11.21¢5 606
1
#15
09116-06006
BOLT (6X16)
$2.45¢1 225
1
