WIRING HARNESS

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

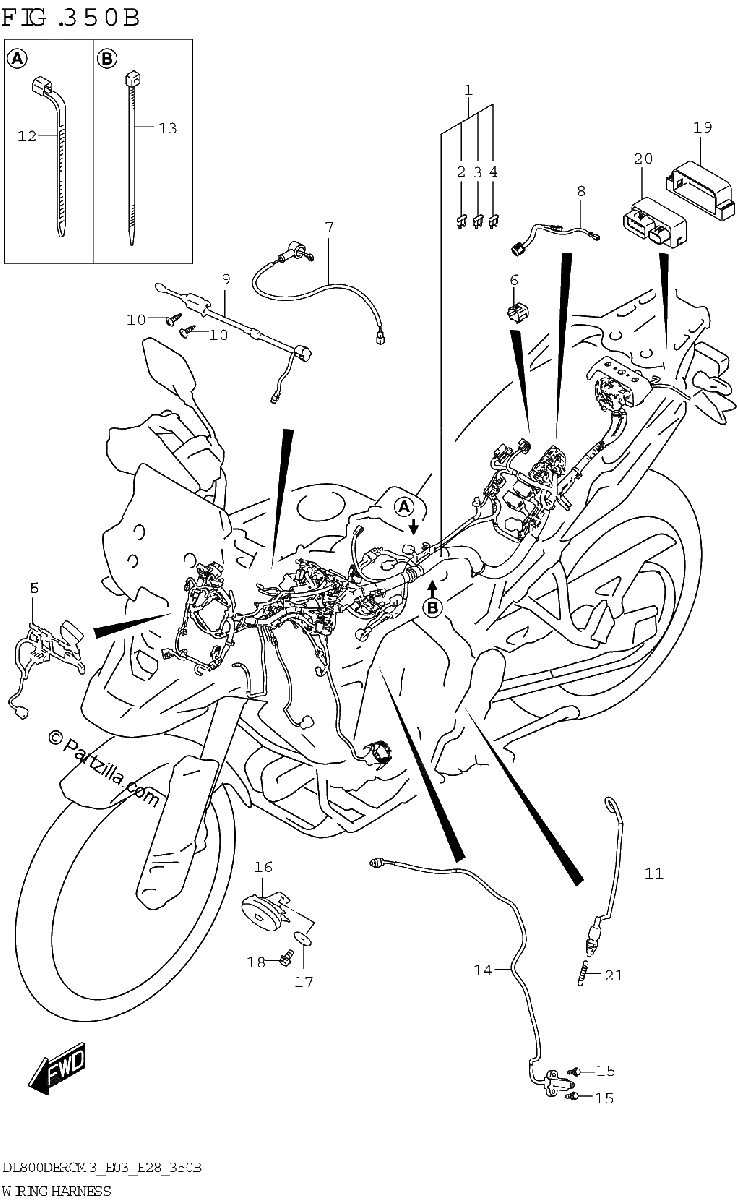

Diagrama de WIRING HARNESS

Repuestos

#1
36610-25LB0
HARNESS,WIRING NO.1
$1037.41¢518 706
1
#2
09481-10501
.FUSE (10A)
$2.70¢1 350
1
#3
09481-15501
.FUSE (15A)
$2.70¢1 350
1
#4
09481-20501
.FUSE (20A)
No Disponible
1
#5
36620-25LA0
HARNESS,WIRING NO.2
$195.56¢97 781
1
#6
36654-28K00
CAP,OBD CONNECTOR
$11.78¢5 888
1
#7
36851-25L00
WIRE, OIL PRESSURE SW LEAD
$9.31¢4 656
1
#8
36853-48KA0
WIRE,REAR COMB LAMP LEAD
$26.81¢13 406
1
#9
39105-25L00
SOCKET,USB
$85.16¢42 581
1
#10
03541-0412A
SCREW
$1.79¢894
1
#11
37740-25L00
SWITCH ASSY,STOP LAMP
$16.29¢8 144
1
#12
09407-10403
CLAMP (L:95)
No Disponible
1
#13
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#14
37840-25L00
SWITCH ASSY, SIDE STAND
$110.56¢55 281
1
#15
01550-0620B
BOLT (6X20)
$3.10¢1 550
1
#16
38500-48H31
HORN ASSY
$24.28¢12 138
1
#17
09160-08159
WASHER (8.5X30X2.3)
$3.21¢1 606
1
#18
01550-0816B
BOLT
$3.57¢1 787
1
#19
36744-06L00
HOLDER,RELAY
$27.77¢13 888
1
#20
38860-06L00
RELAY ASSY
$180.31¢90 156
1
#21
09443-06054
SPRING
$5.04¢2 519
1
