AIR CLEANER DR Z400SM3 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

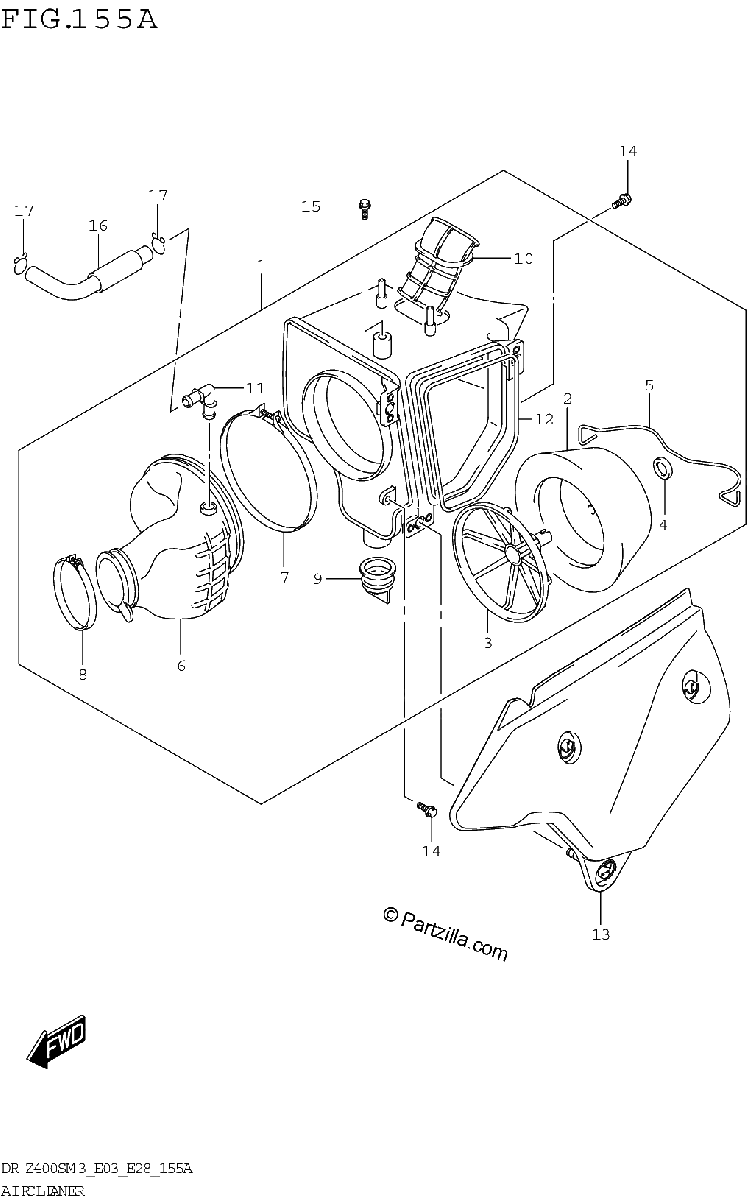

Diagrama de AIR CLEANER DR Z400SM3 E03

Repuestos

#1
13701-29FB2
CLEANER, AIR
$304.44¢152 220
1
#2
13780-44E00
.FILTER, AIR CLEANER
$42.46¢21 229
1
#3
13791-44E00
.HOLDER, FILTER
$16.64¢8 320
1
#4
13796-44E00
.SPACER
$3.98¢1 989
1
#5
13941-29F00
.SPRING
$38.31¢19 153
1
#6
13881-29FB0
.TUBE, OUTLET
$88.07¢44 034
1
#7
13826-29F00
.CLAMP, OUTLET TUBE
$8.99¢4 497
1
#8
09402-64203
.CLAMP
$7.12¢3 559
1
#9
13872-29F00
.VALVE
$11.21¢5 606
1
#10
13891-29FA0
.TUBE, INLET
$49.08¢24 541
1
#11
13858-14D20
.JOINT
$8.15¢4 077
1
#12
13746-29F00
.GASKET, AIR CLEANER
$6.29¢3 145
1
#14
01547-0616A
BOLT
$2.42¢1 208
1
#15
09111-06054
BOLT (6X14.6)
$4.46¢2 231
1
#16
13850-29FA2
TUBE,BREATHER
$13.63¢6 814
1
#17
09401-14101
.CLIP
$2.84¢1 420
1
#13-1
13740-29FB1-019
CAP, AIR CLEANER (BLACK)
$244.17¢122 084
1
#13-2
13740-29FB1-YU1
CAP, AIR CLEANER (YELLOW)
$148.33¢74 163
1
