FUEL TANK DR Z400SM3 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

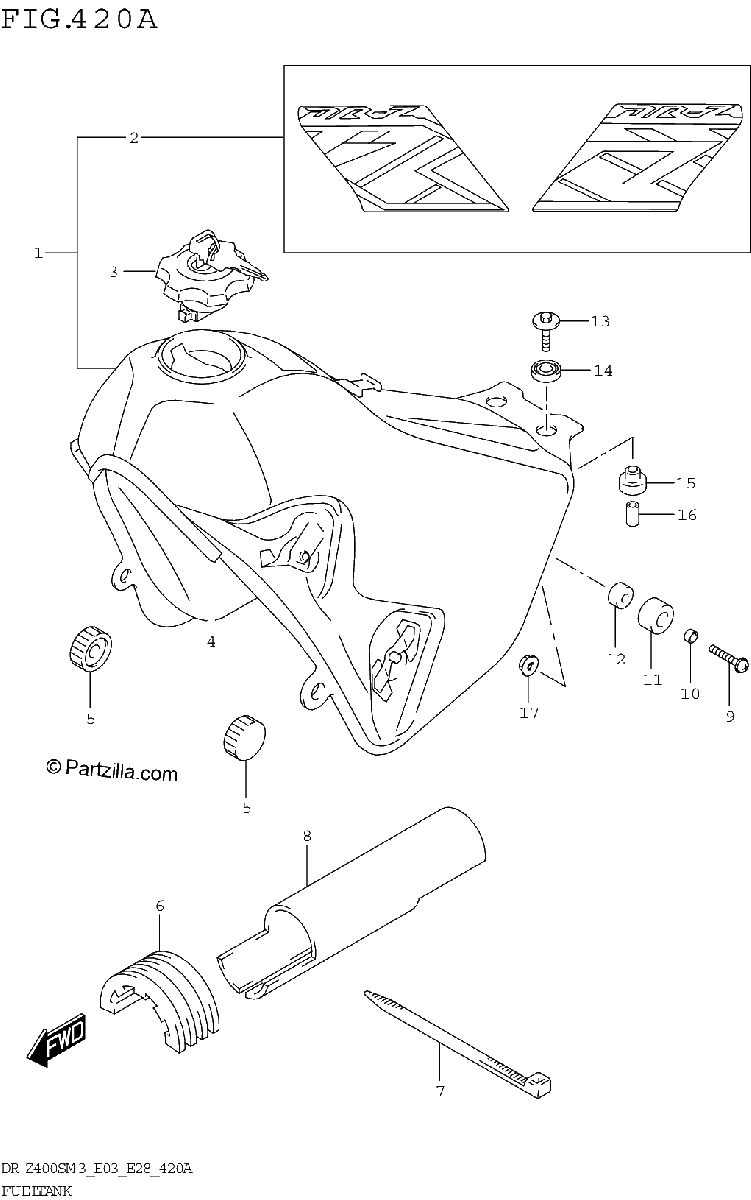

Diagrama de FUEL TANK DR Z400SM3 E03

Repuestos

#3
44200-29821
CAP SET,FUEL TANK FILLER
$138.50¢69 250
1
#4
68241-40A10
MOLDING,FUEL TANK
$33.49¢16 744
1
#5
09329-10016
CUSHION
$3.65¢1 825
1
#6
44541-29F00
CUSHION, UPPER
$46.65¢23 325
1
#7
09407-30402
CLAMP (L:300)
$4.90¢2 450
1
#8
44194-29F00
SHIELD, FUEL TANK
No Disponible
1
#9
02112-1630B
SCREW
$4.06¢2 031
1
#10
09180-06215
SPACER (6.5X20X9)
$10.44¢5 219
1
#1-1
49200-33K00-YU1
TANK ASSY, FUEL (YELLOW) *{FOR YU1}*
$862.13¢431 063
1
#11
45149-14D00
CUSHION, SIDE
$8.96¢4 481
1
#1-2
49200-33K00-14X
TANK ASSY, FUEL (BLACK) *{FOR 019}*
$665.74¢332 869
1
#12
09180-06306
SPACER (6.5X9X5)
$2.69¢1 344
1
#13
09116-06214
BOLT (6X30)
$3.25¢1 625
1
#14
09320-14022
CUSHION
$4.28¢2 138
1
#15
09320-10071
CUSHION (9X24X18)
$3.40¢1 700
1
#16
09180-06271
SPACER (6.5X9X18)
$2.74¢1 369
1
#17
08319-3106B
NUT
$3.21¢1 606
1
#2-1
68120-29FE0-CL7
.TAPE SET, FUEL TANK *{FOR 019}*
$63.48¢31 738
1
#2-2
68120-29FE0-CL8
.TAPE SET, FUEL TANK *{FOR YU1}*
$63.48¢31 738
1
