HEADLAMP DR Z400SMM3 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

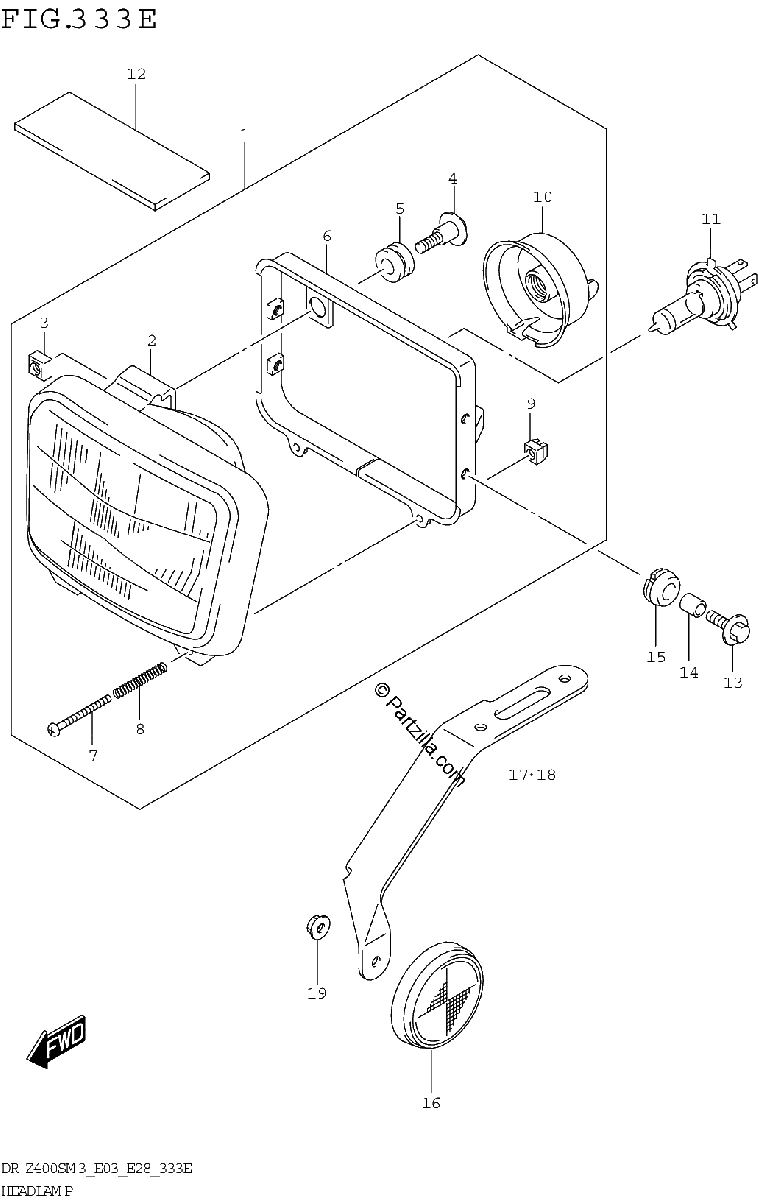

Diagrama de HEADLAMP DR Z400SMM3 E28

Repuestos

#1
35100-12EA0-999
HEADLAMP ASSY
$546.25¢273 125
1
#2
35121-12EA0
.UNIT ASSY
$196.05¢98 026
1
#3
35135-12E20
.NUT, ADJUSTING
$4.62¢2 311
1
#4
35136-38A00
.SCREW
$5.00¢2 501
1
#5
35139-45230
.CUSHION
$2.47¢1 236
1
#6
35141-12EA0
.HOUSING
$139.58¢69 788
1
#7
35151-12EA0
.SCREW, ADJUSTING
$7.74¢3 870
1
#8
35154-12EA0
.SPRING, ADJUSTING
$8.59¢4 295
1
#9
35135-45900
.NUT
$4.02¢2 012
1
#10
35173-01440
.COVER, SOCKET
$21.56¢10 781
1
#11
09471-12185
.BULB (12V,60/55W)
$58.13¢29 066
1
#12
36920-44A01
CUSHION, HEADLAMP
$7.93¢3 968
1
#13
09116-06167
BOLT (6X20)
$2.62¢1 311
1
#14
09180-06310
SPACER (6.5X10X10)
$2.30¢1 150
1
#15
09320-09018
CUSHION
$2.64¢1 322
1
#16
35950-14A11
REFLEX REFLECTOR ASSY, FR SID
$16.70¢8 349
1
#17
35956-29F10
BRACKET, FRONT SIDE REAR RH
$17.39¢8 694
1
#18
35957-29F10
BRACKET, FRONT SIDE REAR LH
$17.05¢8 527
1
#19
08316-1005B
NUT
$2.99¢1 495
1
