CYLINDER HEAD GSX1300RAL5 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

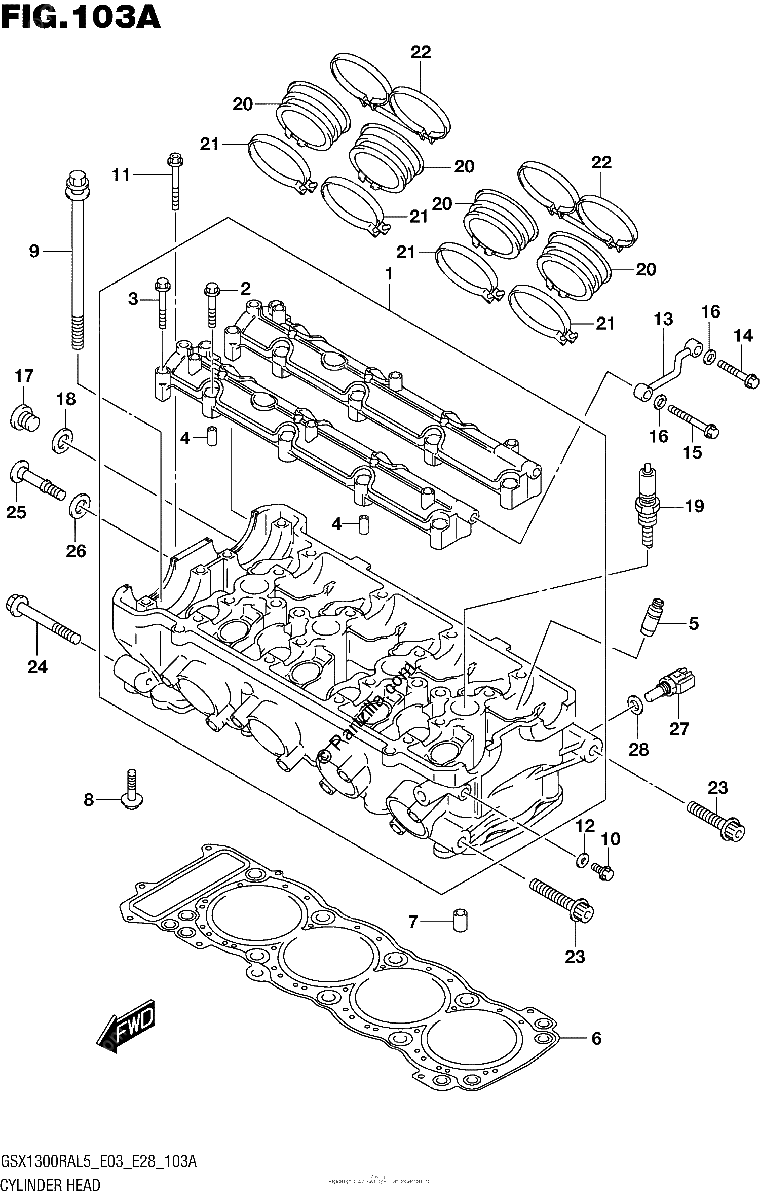

Diagrama de CYLINDER HEAD GSX1300RAL5 E03

Repuestos

#1
11100-15H01
HEAD ASSY, CYLINDER
$2698.63¢1 349 313
1
#2
09103-06266
.BOLT (6X40)
$2.78¢1 388
1
#3
09103-06293
.BOLT (6X45)
$3.31¢1 656
1
#4
09206-08007
.PIN (6.2X8X16)
$3.41¢1 706
1
#5
11115-15H70
GUIDE, VALVE (OS:0.3) | OPT
$56.21¢28 106
1
#6
11141-15H00
GASKET, CYLINDER HEAD
$129.24¢64 619
1
#7
04211-11169
PIN
$2.30¢1 150
1
#8
01550-0630B
BOLT
$3.65¢1 825
1
#9
11117-15H00
BOLT
$21.94¢10 969
1
#10
09103-06222
BOLT (6X12)
$2.97¢1 487
1
#11
07120-0655B
BOLT
$5.38¢2 688
1
#12
09168-06023
GASKET (5.8X13X1.2)
$2.63¢1 313
1
#13
11131-33E01
PIPE, OIL
$63.06¢31 531
1
#14
01550-0635A
BOLT
$3.01¢1 506
1
#15
01550-0645A
BOLT
$3.15¢1 575
1
#16
08322-0106A
WASHER
$2.39¢1 194
1
#17
09248-16012
.PLUG (16X8)
$5.46¢2 731
1
#18
09168-16009
GASKET (16X22X0.8)
$3.25¢1 625
1
#19
09482-00555
SPARK PLUG (IU24D) | OPT
$21.43¢10 713
1
#19
09482-00556
SPARK PLUG (CR8EIA-9) | OPT
$12.58¢6 288
1
#19
09482-00557
SPARK PLUG (IU27D) | DENSO
$19.80¢9 900
1
#19
09482-00558
SPARK PLUG (CR9EIA-9) | NGK
$14.06¢7 031
1
#19
09482-00559
SPARK PLUG (IU31D) | OPT
$26.40¢13 200
1
#19
09482-00560
SPARK PLUG (CR10EIA-9) | OPT
$12.94¢6 469
1
#20
13111-15H00
PIPE, INTAKE
$24.28¢12 138
1
#21
09402-60208
CLAMP
$6.01¢3 006
1
#22
13170-15H10
CLAMP
$33.22¢16 612
1
#23
09106-10069
BOLT (10X45)
$4.97¢2 488
1
#24
09106-10084
BOLT (10X60)
$8.47¢4 238
1
#25
11161-33E00
BOLT, CYL HEAD SIDE FACE
$12.14¢6 069
1
#26
11191-13E00
WASHER
$5.42¢2 713
1
#27
13650-49X00
SENSOR, WATER TEMPERATURE
$107.54¢53 769
1
#28
09168-12017
GASKET (12X17X1)
$2.56¢1 281
1
