CRANKCASE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

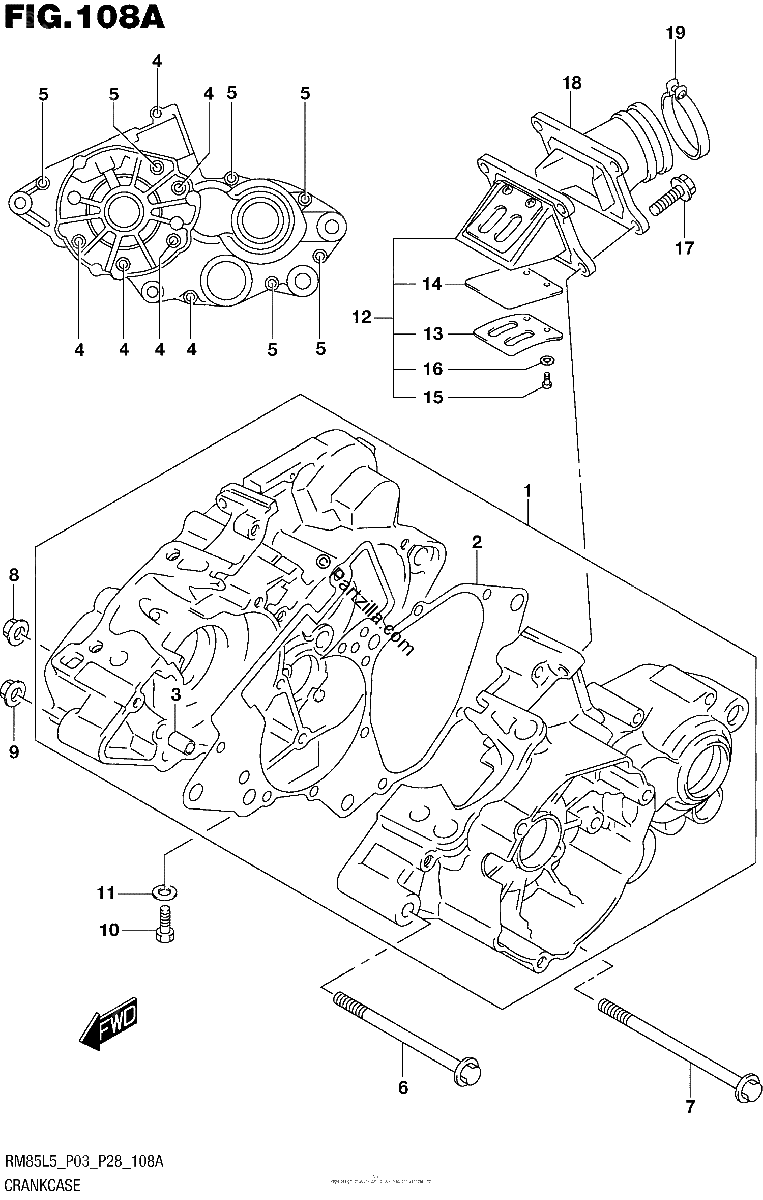

Diagrama de CRANKCASE

Repuestos

#1
11300-03822
CRANKCASE SET
$1075.35¢537 675
1
#2
11481-03B00
.GASKET, CRANKCASE
$21.19¢10 594
1
#3
04211-09129
PIN
$2.14¢1 069
1
#4
01547-0640A
.BOLT
$3.01¢1 506
1
#5
01547-0650A
.BOLT
$3.15¢1 575
1
#6
09103-10345
BOLT (10X95)
$10.25¢5 125
1
#7
09103-08296
BOLT (8X102)
$8.35¢4 175
1
#8
09159-08067
NUT
$6.55¢3 275
1
#9
09159-10060
NUT
$2.42¢1 213
1
#10
01500-0816A
PLUG | OIL DRAIN
$2.90¢1 450
1
#11
09168-08016
.GASKET (8.2X14X1)
$2.14¢1 069
1
#12
13150-02B50
VALVE ASSY, REED
$194.29¢97 144
1
#13
13152-02B50
.STOPPER, REED VALVE
$10.65¢5 325
1
#14
13153-02B40
.VALVE, REED
$17.84¢8 919
1
#15
02112-0306B
.SCREW
$2.09¢1 044
1
#16
08321-2103B
.LOCK WASHER
$2.16¢1 081
1
#17
01547-0620A
BOLT
$2.63¢1 313
1
#18
13110-03B00
PIPE, INTAKE
$78.41¢39 206
1
#19
09402-42208
CLAMP
$9.04¢4 519
1
