WIRING HARNESS GSX S750ZAL5 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

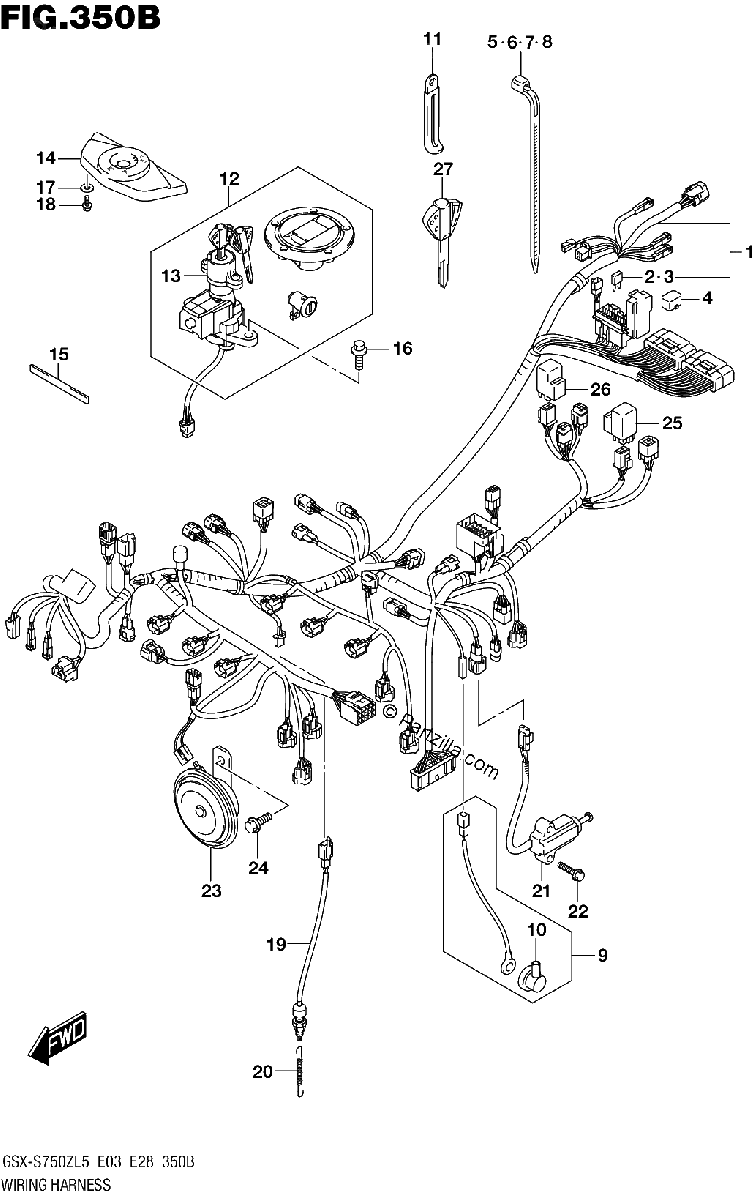

Diagrama de WIRING HARNESS GSX S750ZAL5 E28

Repuestos

#1
36610-08JH0
HARNESS, WIRING
No Disponible
1
#2
09481-10501
.FUSE (10A)
$2.48¢1 242
1
#3
09481-15501
.FUSE (15A)
$2.48¢1 242
1
#4
36654-06J30
.CAP, TS
$18.05¢9 027
1
#5
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#6
09407-14403
CLAMP (L:125)
$2.69¢1 346
1
#7
09407-18402
CLAMP (L:165)
$2.66¢1 328
1
#8
09407-19401
CLAMP (L:190)
$3.68¢1 840
1
#9
36851-44G01
WIRE, OIL PRESSURE SWITCH LEA
$21.70¢10 850
1
#10
36618-31J00
.CAP, OIL PRESSURE SWITCH
No Disponible
1
#11
09404-06429
CLAMP (L:45)
$2.14¢1 070
1
#12
37101-44810
LOCK SET
$510.17¢255 087
1
#13
37100-44G20
.LOCK ASSY, STEERING
$283.42¢141 709
1
#14
37180-44G20
COVER, STEERING LOCK
$80.56¢40 279
1
#15
37187-44G00
PROTECTOR, IGNITION SWITCH
No Disponible
1
#16
09119-08100
BOLT (8X20)
$4.45¢2 225
1
#17
09160-05037
WASHER (5.5X16X1.2)
$1.78¢891
1
#18
01550-0510A
BOLT
$2.93¢1 466
1
#19
37740-45D00
SWITCH ASSY, STOP LAMP
$22.68¢11 339
1
#20
09443-06012
SPRING
$3.47¢1 737
1
#21
37840-35F00
SWITCH ASSY, SIDE STAND
$70.36¢35 179
1
#22
01550-0620A
BOLT
$2.36¢1 179
1
#23
38500-16G01
HORN ASSY
$108.94¢54 470
1
#24
01550-0812A
BOLT | FRONT
$2.77¢1 386
1
#25
38740-24X50
RELAY ASSY, FAN MOTOR
$49.59¢24 794
1
#26
38740-24X50
RELAY ASSY, FAN MOTOR
$49.59¢24 794
1
#27
37146-41G00
KEY, BLANK | OPT
$47.22¢23 610
1
