ELECTRICAL GSX S750ZL5 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

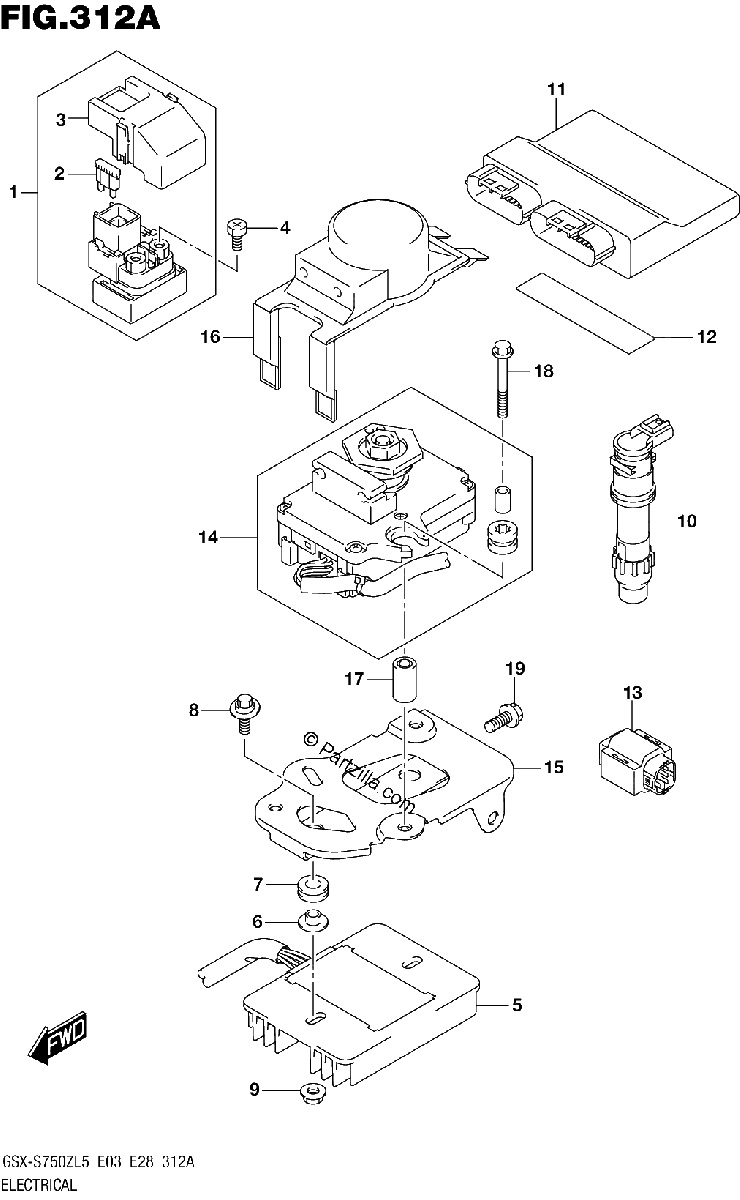

Diagrama de ELECTRICAL GSX S750ZL5 E03

Repuestos

#1
31800-06G00
RELAY ASSY, STARTING MOTOR
$80.26¢40 131
1
#2
09481-30101
.FUSE (30A)
$2.97¢1 487
1
#3
31861-47E00
.COVER
$21.81¢10 906
1
#4
09128-06013
SCREW (6X8)
$1.63¢813
1
#5
32800-47H00
RECTIFIER ASSY
$313.79¢156 894
1
#6
09180-06325
SPACER (6.2X8.4X6.9)
$4.51¢2 256
1
#7
09320-08066
CUSHION
$9.69¢4 844
1
#8
09116-06182
BOLT (6X20)
$2.95¢1 475
1
#9
08316-1006A
NUT
$2.85¢1 425
1
#10
33410-47H00
COIL ASSY, IGNITION
$185.16¢92 581
1
#11
32920-08J80
CONTROL UNIT, FI
No Disponible
1
#12
33652-38A10
CUSHION, FI (20X90X2)
$6.74¢3 369
1
#13
33960-27G00
SENSOR ASSY, FUEL CUT
$148.34¢74 169
1
#14
33970-47H01
ACTUATOR, EXHAUST CONTROL
$565.28¢282 638
1
#15
33971-08J00
HOLDER, ACTUATOR
No Disponible
1
#16
33973-48G01
COVER, ACTUATOR
No Disponible
1
#17
09180-06345
SPACER (6.2X14.5X26)
$13.50¢6 750
1
#18
01550-0650A
BOLT
$3.75¢1 875
1
#19
02162-0616A
BOLT
$2.69¢1 344
1
