TRANSMISSION 2

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

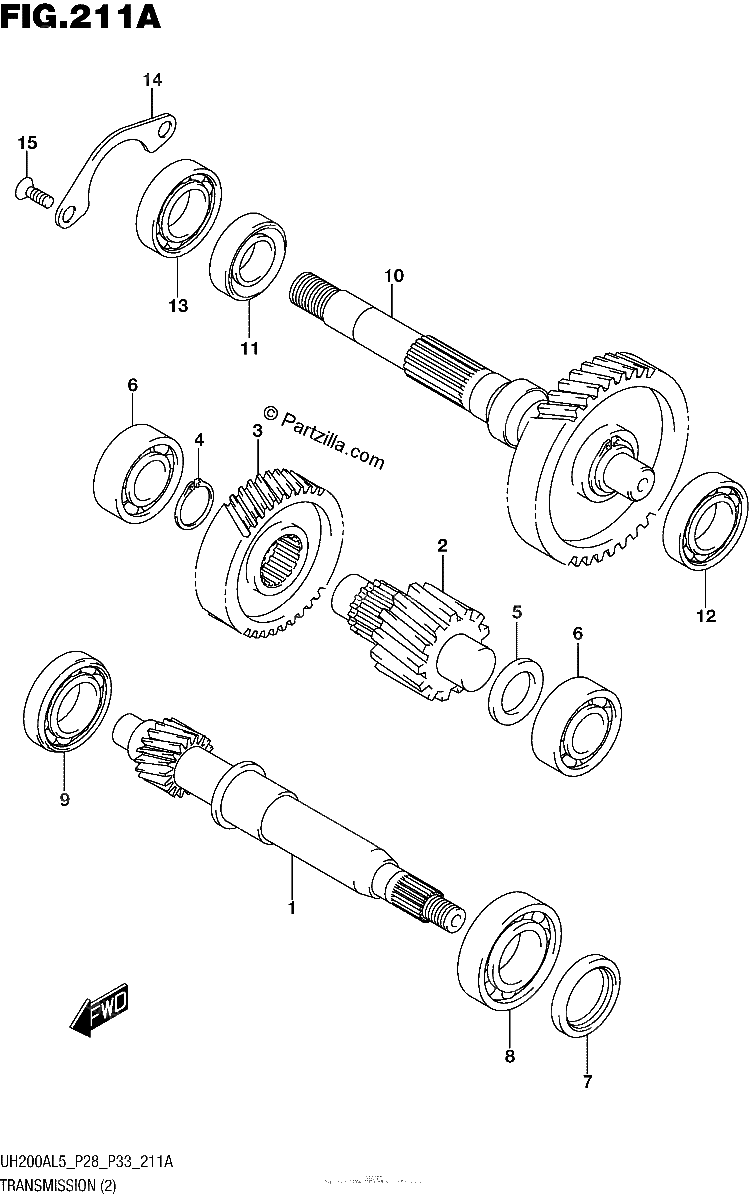

Diagrama de TRANSMISSION 2

Repuestos

#1
24131-03H10
SHAFT, DRIVE (NT:16)
No Disponible
1
#2
24151-03H50
SHAFT, IDLE (NT:13)
No Disponible
1
#3
24381-03H20
GEAR, IDLE DRIVEN (NT:44)
No Disponible
1
#4
08331-3120A
CIRCLIP
$2.42¢1 208
1
#5
08211-15251
THRUST WASHER
$2.01¢1 006
1
#6
08113-62027
BEARING
$15.56¢7 780
1
#7
09283-25097
OIL SEAL (25X37X6)
$14.80¢7 400
1
#8
09262-25126
BEARING (20X47X14) | LH
$26.93¢13 467
1
#9
09262-15027
BEARING (15X42X13) | RH
$25.66¢12 828
1
#10
24140-03H50
SHAFT, AXLE (NT:38)
$219.33¢109 664
1
#11
64841-28E00
SEAL, RH (29X42X6)
$8.65¢4 324
1
#12
08113-63030
BEARING | LH
$28.55¢14 277
1
#13
09262-22036
BEARING (22X50X14) | RH
No Disponible
1
#14
24751-07900
RETAINER, AXLE SHAFT BEARING
No Disponible
1
#15
09126-06014
SCREW (6X16)
$2.48¢1 242
1
