WIRING HARNESS UH200AL5 P33

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

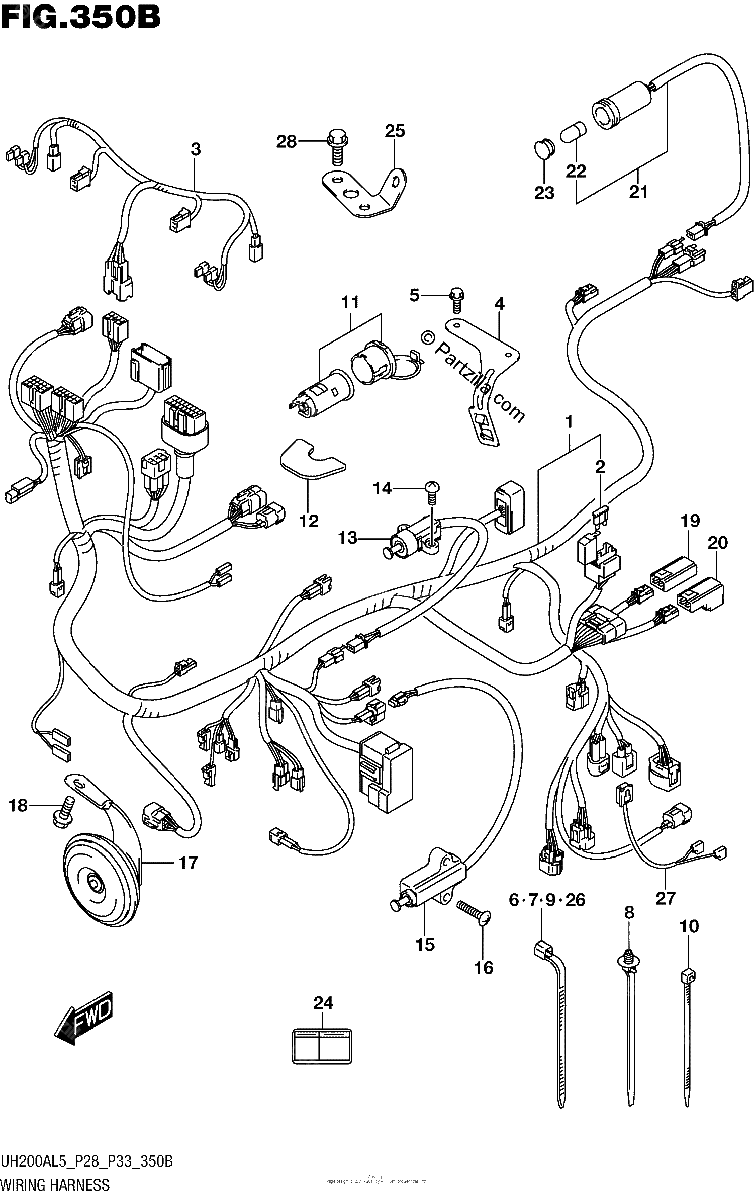

Diagrama de WIRING HARNESS UH200AL5 P33

Repuestos

#1
36610-12J80
HARNESS, WIRING
$533.45¢266 725
1
#2
09481-30101
.FUSE (30A)
$2.74¢1 368
1
#3
36620-12J00
HARNESS, WIRING NO.2
No Disponible
1
#4
36710-12J00
BRACKET, FUSE BOX
No Disponible
1
#5
02162-0612A
SCREW
$2.23¢1 116
1
#6
09407-14403
CLAMP (L:125)
$2.69¢1 346
1
#7
09407-19401
CLAMP (L:190)
$3.68¢1 840
1
#8
09407-17403
CLAMP (L:154)
$5.54¢2 772
1
#9
09407-18402
CLAMP (L:165)
$2.66¢1 328
1
#10
09407-14407
CLAMP (L:145)
$3.36¢1 679
1
#11
39410-49F00-P4Z
TERMINAL, POWER SOURCE (GRAY)
No Disponible
1
#12
92117-12J00
CUSHION, POWER SOURCE
No Disponible
1
#13
37980-12J00
SWITCH ASSY, TRUNK BOX
No Disponible
1
#14
02112-0520A
SCREW
No Disponible
1
#15
37840-49F00
SWITCH ASSY, SIDE STAND
No Disponible
1
#16
02142-0620A
SCREW
$1.66¢828
1
#17
38500-12J00
HORN ASSY
No Disponible
1
#18
01550-0812A
BOLT | FRONT
$2.77¢1 386
1
#19
31800-43E02
RELAY ASSY, MAIN
$63.85¢31 924
1
#20
38740-26E00
RELAY ASSY, FAN MOTOR
$43.54¢21 769
1
#21
36210-12J00
LAMP ASSY, TRUNK BOX
No Disponible
1
#22
09471-12028
.BULB (12V,3.4W) | OPT
$2.37¢1 185
1
#23
36212-12J00
LENS
No Disponible
1
#24
38852-49F10
LABEL, MAX AMP
No Disponible
1
#25
36672-12J00
BRACKET, WIRING HARNESS CLAMP
No Disponible
1
#26
09407-11401
CLAMP (L:95)
$3.19¢1 593
1
#27
36852-12J10
WIRE, IGNITION COIL
No Disponible
1
#28
01550-0625A
SCREW
$2.36¢1 179
1
