WIRING HARNESS SFV650AL5 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

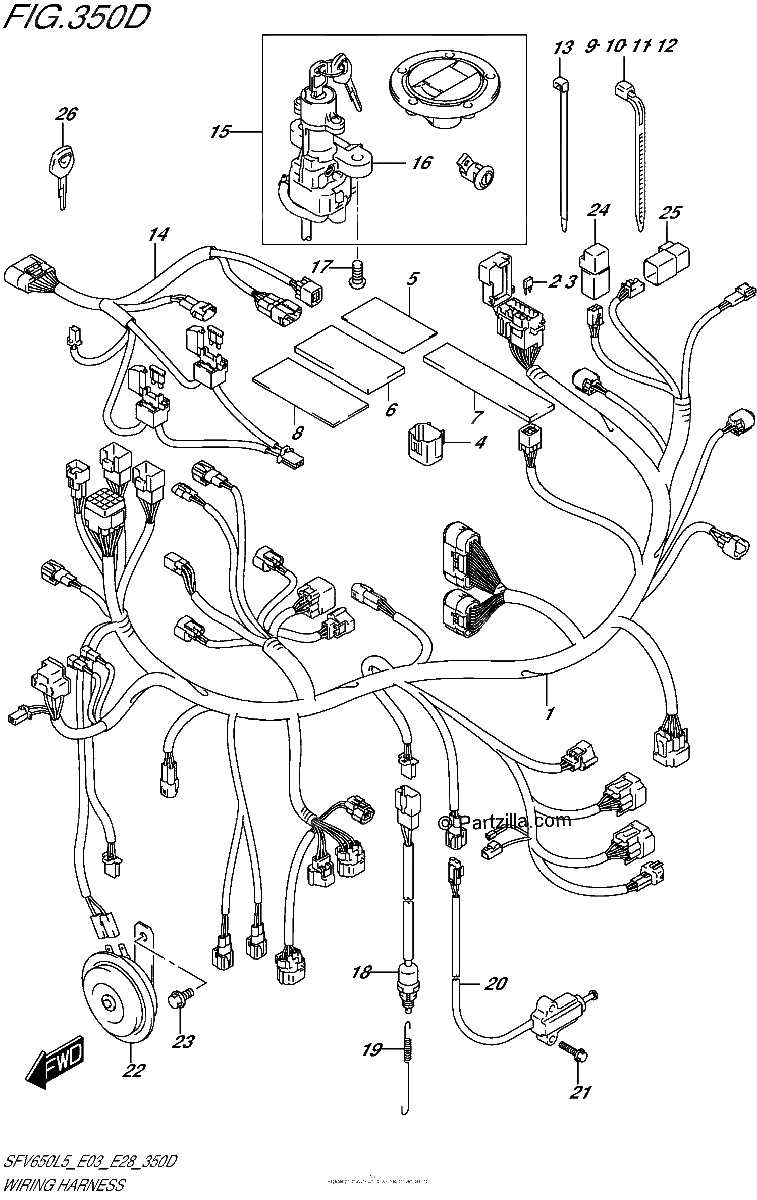

Diagrama de WIRING HARNESS SFV650AL5 E28

Repuestos

#1
36610-44HG0
HARNESS, WIRING
No Disponible
1
#2
09481-10501
.FUSE (10A)
$2.70¢1 350
1
#3
09481-15501
.FUSE (15A)
$2.70¢1 350
1
#4
36654-06J00
CAP, TS
$18.69¢9 344
1
#5
36611-16G00
TAPE, WIRING HARNESS
$4.10¢2 050
1
#6
36920-08D00
PROTECTOR (30X60X3)
No Disponible
1
#7
94474-22D00
PROTECTOR (30X70)
No Disponible
1
#8
33652-26E00
PROTECTOR (20X90X1)
$5.00¢2 500
1
#9
09407-11401
CLAMP (L:95)
$3.46¢1 731
1
#10
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#11
09407-18402
CLAMP (L:165)
$2.89¢1 444
1
#12
09407-19401
CLAMP (L:190)
$4.00¢2 000
1
#13
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#14
36859-44H00
WIRE, ABS LEAD
No Disponible
1
#15
37000-17850
LOCK SET
$514.66¢257 331
1
#16
37100-16G41
.LOCK ASSY, STEERING
$177.50¢88 750
1
#17
09139-08016
BOLT (8X20)
$3.96¢1 981
1
#18
37740-44H01
SWITCH ASSY, STOP LAMP
$26.88¢13 438
1
#19
09443-06016
SPRING
$4.31¢2 156
1
#20
37840-25D00
SWITCH ASSY, SIDE STAND
$81.48¢40 738
1
#21
01547-0620A
BOLT
$2.63¢1 313
1
#22
38500-16G01
HORN ASSY
$118.41¢59 206
1
#23
01550-0812A
BOLT | FRONT
$3.01¢1 506
1
#24
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#25
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#26
37146-33E00
KEY, BLANK
$25.30¢12 650
1
