REAR MASTER CYLINDER SFV650AL5 E28

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

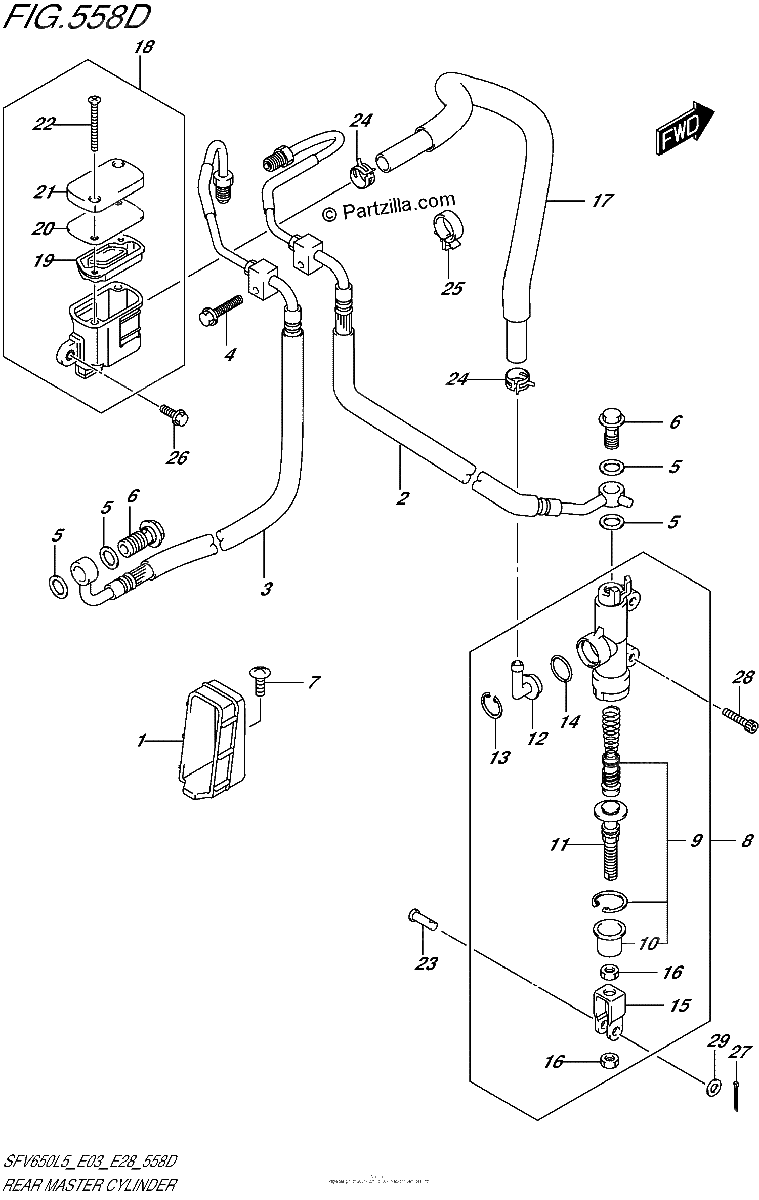

Diagrama de REAR MASTER CYLINDER SFV650AL5 E28

Repuestos

#1
69243-44H00
GUIDE, REAR BRAKE HOSE
No Disponible
1
#2
69200-44H00
HOSE, REAR BRAKE NO.1
No Disponible
1
#3
69400-44H00
HOSE, REAR BRAKE NO.2
No Disponible
1
#4
01547-0630A
BOLT
$3.01¢1 506
1
#5
09161-10009
WASHER (10X15X1.5)
$2.39¢1 194
1
#6
09360-10062
UNION
$7.57¢3 787
1
#7
02142-0616A
SCREW
$1.79¢894
1
#8
69600-44H00
CYLINDER ASSY, REAR MASTER
No Disponible
1
#9
69600-34820
.PISTON/CUP SET
$31.70¢15 850
1
#10
69691-00A00
..BOOT
$6.51¢3 256
1
#11
69670-48B00
.ROD, PUSH
$33.08¢16 538
1
#12
69672-00B20
.CONNECTOR
$8.36¢4 181
1
#13
69674-00B20
.CIRCLIP
$4.86¢2 431
1
#14
69686-34200
.O RING
$3.65¢1 825
1
#15
69692-44H00
.YOKE
$22.77¢11 388
1
#16
69693-05A00
.NUT
$2.31¢1 156
1
#17
69730-44H00
HOSE, RR RESERVOIR TANK
No Disponible
1
#18
69740-18K00
TANK ASSY, RESERVOIR
$33.50¢16 750
1
#19
69667-01H00
.DIAPHRAGM
$8.50¢4 250
1
#20
69668-01H00
.PLATE, DIAPHRAGM
$8.09¢4 044
1
#21
69669-01H00
.CAP
No Disponible
1
#22
69689-01H00
.SCREW
$6.00¢3 000
1
#23
09200-06068
PIN (6X18.2)
$4.84¢2 419
1
#24
09401-12404
CLIP
$3.09¢1 544
1
#25
09403-16412
CLAMP
$4.01¢2 006
1
#26
01547-0612A
BOLT
$2.63¢1 313
1
#27
04111-2015A
COTTER PIN
$1.59¢794
1
#28
07130-06257
BOLT
$3.77¢1 888
1
#29
08322-0106A
WASHER
$2.39¢1 194
1
