FUEL TANK VZ800L5 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

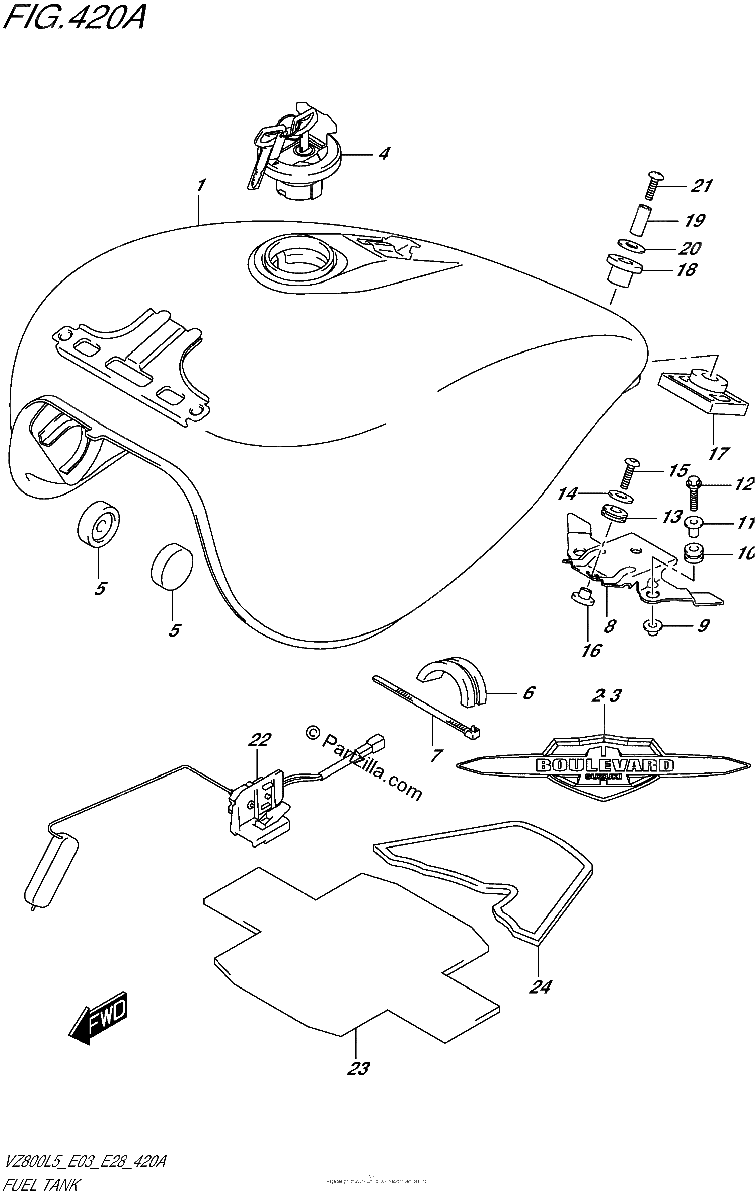

Diagrama de FUEL TANK VZ800L5 E03

Repuestos

#1
44100-39GK0-YVB
TANK ASSY, FUEL (BLACK)
No Disponible
1
#2
68111-39G01
EMBLEM, RH
$93.16¢46 581
1
#3
68121-39G01
EMBLEM, LH
$91.44¢45 719
1
#4
44200-39830
CAP SET, FUEL TANK
$147.63¢73 813
1
#5
09329-10007
CUSHION | FRONT
$2.49¢1 244
1
#6
44541-14F10
CUSHION, SIDE
$5.65¢2 825
1
#7
09407-25402
CLAMP (L:250)
$5.46¢2 731
1
#8
44530-39G20
BRACKET, REAR
No Disponible
1
#9
09169-06076
WASHER
$3.75¢1 875
1
#10
09320-08001
CUSHION
$2.70¢1 350
1
#11
09169-06070
WASHER
$6.25¢3 125
1
#12
02162-0625B
SCREW
$1.76¢881
1
#13
09320-12011
CUSHION
$2.46¢1 231
1
#14
09160-08151
WASHER (8.5X26X1.6)
$2.61¢1 306
1
#15
09106-08150
BOLT (8X23)
$4.07¢2 037
1
#16
44512-39G00
WASHER
No Disponible
1
#17
44542-41F00
CUSHION, REAR LOWER
$10.45¢5 225
1
#18
44541-41F01
CUSHION, REAR UPPER
$6.47¢3 238
1
#19
09180-08227
MUFF CUSHION SP
$2.70¢1 350
1
#20
09160-08146
WASHER (8.5X33X1.5)
$3.36¢1 681
1
#21
01550-0835A
BOLT
$3.65¢1 825
1
#22
34810-39G00
GAUGE ASSY, FUEL LEVEL
$178.16¢89 081
1
#23
44192-39G00
SHIELD, HEAT NO.1
$200.65¢100 325
1
#24
44193-39G00
SHIELD, TANK HEAT NO.2
$137.91¢68 956
1
