WIRING HARNESS GSX S750L5 E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

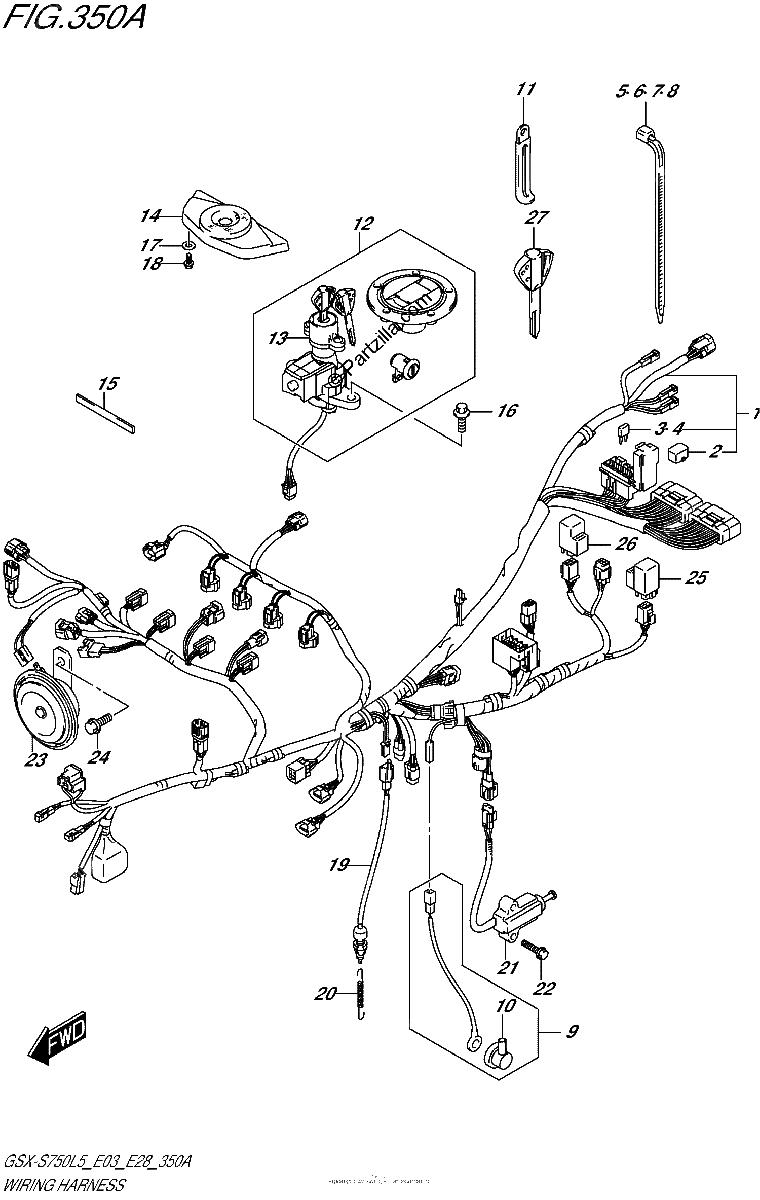

Diagrama de WIRING HARNESS GSX S750L5 E03

Repuestos

#1
36610-08J50
HARNESS, WIRING
No Disponible
1
#2
36654-06J30
.CAP, TS
$19.63¢9 813
1
#3
09481-10501
.FUSE (10A)
$2.70¢1 350
1
#4
09481-15501
.FUSE (15A)
$2.70¢1 350
1
#5
09407-14407
CLAMP (L:145)
$3.65¢1 825
1
#6
09407-14403
CLAMP (L:125)
$2.92¢1 463
1
#7
09407-18402
CLAMP (L:165)
$2.89¢1 444
1
#8
09407-19401
CLAMP (L:190)
$4.00¢2 000
1
#9
36851-44G01
WIRE, OIL PRESSURE SWITCH LEA
$23.59¢11 794
1
#10
36618-31J00
.CAP, OIL PRESSURE SWITCH
No Disponible
1
#11
09404-06429
CLAMP (L:45)
$2.33¢1 163
1
#12
37101-44810
LOCK SET
$554.54¢277 269
1
#13
37100-44G20
.LOCK ASSY, STEERING
$308.06¢154 031
1
#14
37180-44G20
COVER, STEERING LOCK
$87.56¢43 781
1
#15
37187-44G00
PROTECTOR, IGNITION SWITCH
No Disponible
1
#16
09119-08100
BOLT (8X20)
$4.84¢2 419
1
#17
09160-05037
WASHER (5.5X16X1.2)
$1.94¢969
1
#18
01550-0510A
BOLT
$3.19¢1 594
1
#19
37740-31D00
SWITCH ASSY, STOP
$34.63¢17 313
1
#20
09443-06012
SPRING
$3.77¢1 888
1
#21
37840-35F00
SWITCH ASSY, SIDE STAND
$76.47¢38 238
1
#22
01550-0620A
BOLT
$2.56¢1 281
1
#23
38500-16G01
HORN ASSY
$118.41¢59 206
1
#24
01550-0812A
BOLT | FRONT
$3.01¢1 506
1
#25
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#26
38740-24X50
RELAY ASSY, FAN MOTOR
$53.90¢26 950
1
#27
37146-41G00
KEY, BLANK | OPT
$51.33¢25 663
1
