FUEL TANK E03

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

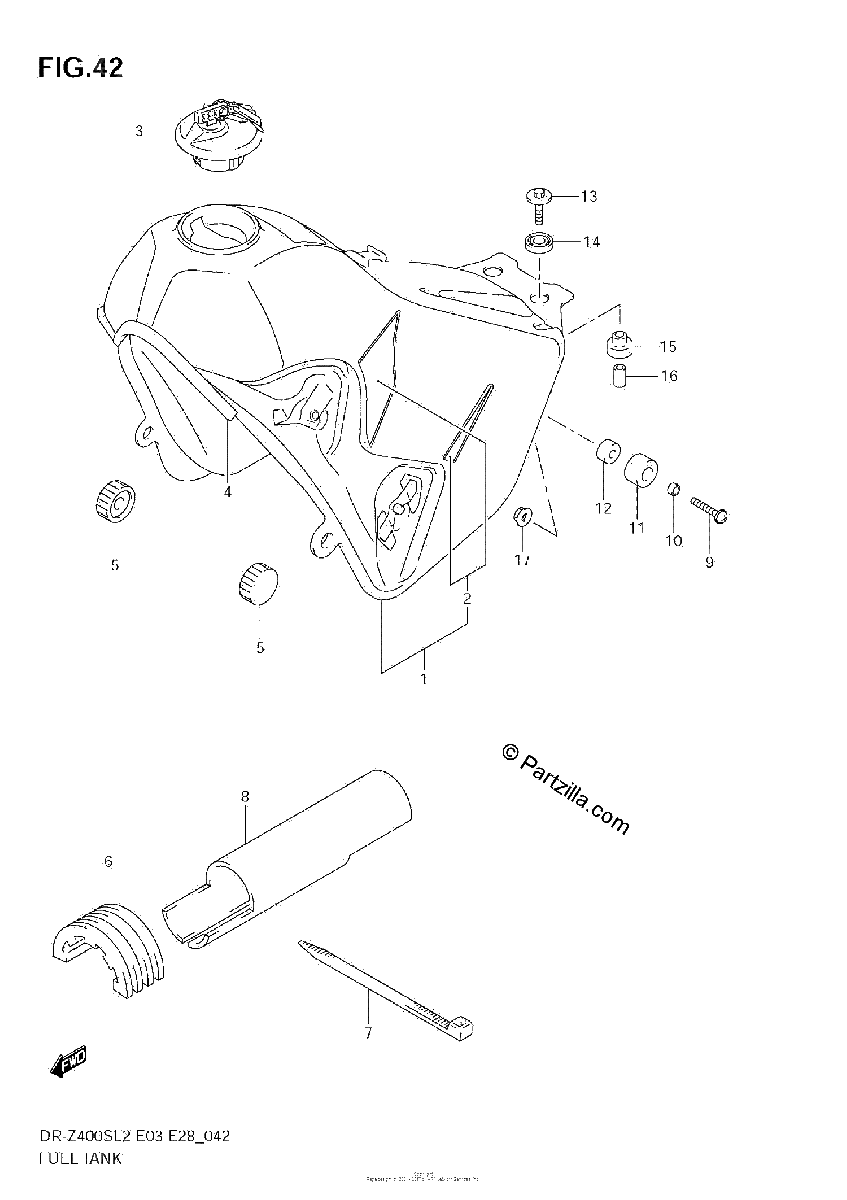

Diagrama de FUEL TANK E03

Repuestos

#1
49200-29F30-5UX
TANK ASSY, FUEL (WHITE) | FOR 30H
No Disponible
1
#1
49200-29F30-3WX
TANK ASSY, FUEL (BLACK) | FOR 019
No Disponible
1
#2
68120-29F20-HLZ
TAPE SET (WHITE/BLUE) | FOR 5UX
No Disponible
1
#2
68120-29F20-HLY
TAPE SET (WHITE/BLACK) | FOR 3WX
No Disponible
1
#3
44200-29820
CAP SET, FUEL TANK
$138.50¢69 250
1
#4
68241-04X50-300
MOLDING
$8.97¢4 488
1
#5
09329-10016
CUSHION
$3.65¢1 825
1
#6
44541-29F00
CUSHION, UPPER
$46.65¢23 325
1
#7
09407-30402
CLAMP (L:300)
$4.90¢2 450
1
#8
44194-29F00
SHIELD, FUEL TANK
No Disponible
1
#9
02112-1630B
SCREW
$4.06¢2 031
1
#10
09180-06215
SPACER (6.5X20X9)
$10.44¢5 219
1
#11
45149-14D00
CUSHION, SIDE
$8.96¢4 481
1
#12
09180-06306
SPACER (6.5X9X5)
$2.69¢1 344
1
#13
09116-06214
BOLT (6X30)
$3.25¢1 625
1
#14
09320-14022
CUSHION
$4.28¢2 138
1
#15
09320-10020
CUSHION
$3.40¢1 700
1
#16
09180-06271
SPACER (6.5X9X18)
$2.74¢1 369
1
#17
08319-3106B
NUT
$3.21¢1 606
1
