FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

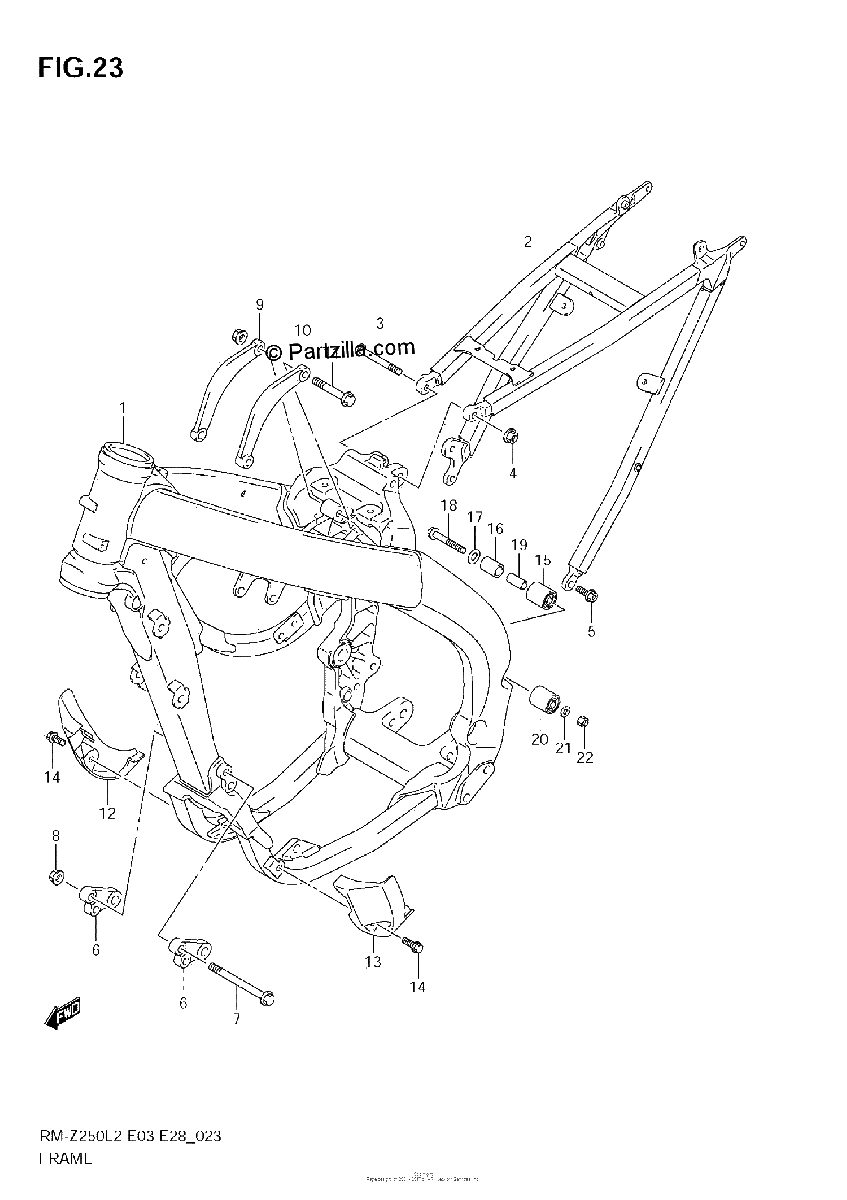

Diagrama de FRAME

Repuestos

#1
41100-49H10
FRAME
No Disponible
1
#2
41200-49H10
RAIL, SEAT
No Disponible
1
#3
41311-28H20
BOLT, SEAT RAIL UPPER
$23.72¢11 862
1
#4
09159-08146
NUT
$8.97¢4 485
1
#5
09103-08426
BOLT (8X20)
$5.05¢2 524
1
#6
41991-10H01
BRACKET, ENGINE MOUNT FRONT
No Disponible
1
#7
09103-08433
BOLT (8X95)
$4.75¢2 375
1
#8
09159-08146
NUT
$8.97¢4 485
1
#9
41994-49H00
BRACKET, MOUNT UPPER RH
No Disponible
1
#10
41995-49H00
BRACKET, MOUNT UPPER LH
No Disponible
1
#11
09103-08339
BOLT (8X55)
$3.83¢1 915
1
#12
42520-10H02
PROTECTOR, FRONT RH
$37.93¢18 963
1
#13
42530-49H00
PROTECTOR, FRONT LH
$33.83¢16 917
1
#14
09116-06200
BOLT (6X16)
$4.48¢2 242
1
#15
43911-28H00
ROLLER, CHAIN UPPER
$12.80¢6 400
1
#16
43912-28H00
COLLAR, CHAIN ROLLER
No Disponible
1
#17
09160-08081
WASHER (8.5X23X1.5)
$2.94¢1 472
1
#18
09103-08207
BOLT (8X45)
$3.00¢1 501
1
#19
09180-08214
SPACER (8.6X12.2X25.5)
$6.24¢3 122
1
#20
43910-35G00
ROLLER, CHAIN LOWER
$80.96¢40 480
1
#21
09181-08111
SHIM (8X12X1)
$2.33¢1 167
1
#22
08319-2108A
NUT
$2.55¢1 277
1
